訂貨數據



規格參數	訂貨號

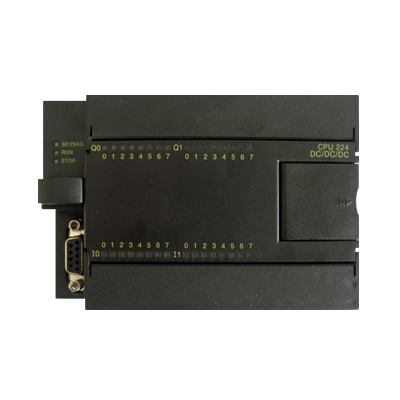

CN-CPU224-DT，24V DC電源，14點24VDC輸入，10點24VDC輸出，1個PPI通信口	CN-CPU224-DT

性能參數



物理特性
尺寸(寬×高×深)	120.5×80×62mm
功耗	12W
存儲器特性
程序存儲器	16KB
數據存儲器	10KB
數據掉電保持	50年(內部EEPROM)
常規特性
定時器總數       1ms       10ms       100ms	4 16 236
計數器總數	256
內存存貯器位	256
時間中斷	2×1ms分辨率
模擬電位器	2個8位分辨率
布爾量運算執行時間	0.15µs
浮點運算執行時間	8µs
時鐘	內置
電源供應       +5V       24V	660mA 400mA
集成的通信功能
通訊接口	1 個 PPI 通信口（RS485）
PPI波特率	9.6K, 19.2K
最大站點數	每段32個站，每個網絡126個站
最大主站數	32
點到點(PPI從站模式)	支持PPI主站對其NETR/NETW讀寫
I/O特性
本機數字量輸入點數	14
輸入類型	漏型/源型
本機數字量輸出點數	10
輸出類型	固態——MOSFET
數字I/O映象區	256(128輸入/128輸出)
模擬I/O映象區	64(32輸入/32輸出)
允許最大擴展I/O模塊數	7
最大數字量I/O點數	230
最大模擬量I/O點數	56AI/28AO
脈沖捕捉輸入	14
脈沖輸出	2×20KHz
高速計數器     總數     單相計數器     兩相計數器	6 6×20KHz 4×20KHz
數字量輸入特性
本機集成數字量輸入點數	14
輸入類型	漏型/源型 (IEC 類型1/漏型)
額定電壓	24V DC
最大持續允許電壓	30V DC
邏輯1信號 ( 最小) 邏輯0信號 ( 最大)	18 VDC，2.5mA 5 VDC，1mA
隔離(現場與邏輯) 光電隔離 隔離組	有 500V AC，1分鐘 見接線圖
同時接通的輸入	14
最大電纜長度 屏蔽 非屏蔽	500米(標準輸入) 50米(高速計數器輸入) 300米(標準輸入)
數字量輸出特性
本機集成數字量輸出點數	10
輸出類型	固態 - MOSFET(源型)
額定電壓	24V DC
輸出電壓范圍	20.4至 28.8 VDC
邏輯1信號(最小) 邏輯0信號(最大)	20 VDC，最大電流 0.1 VDC，10KW 負載
每點額定電流(最大) 每個公共端的額定電流(最大) 漏電流(最大) 浪涌電流(最大)	0.75A 6A 10μA 8A，100ms
燈負載(最大)	5 W
接通電阻(接點)	典型值0.3 歐姆，最大值0.6歐姆
隔離(現場與邏輯)     光電隔離     隔離組	有 500V AC，1分鐘 見接線圖
延時(最大)     斷開到接通     接通到斷開	2ms(Q0.0, Q0.1)，15ms(其它) 10ms(Q0.0, Q0.1)，130ms(其它)
脈沖頻率(最大)	20KHz(Q0.0和Q0.1)
同時接通的輸出	10
兩個輸出并聯	是，僅輸出同組時
最大電纜長度     屏蔽     非屏蔽	500米(標準輸出) 150米(標準輸出)

通訊端口定義



連接器	插針號	PORT0(RS485)
	1	機殼接地
	2	邏輯地
	3	RS-485信號B
	4	發送申請
	5	邏輯地
	6	+5V,100Ω串聯電阻器
	7	+24V
	8	RS-485信號A
	9	未用
	連接器外殼	機殼接地
