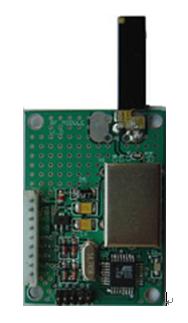

J-A型微功率無線數傳模塊技術說明
2005年 10 月 31 日 編 制
一．適用范圍：
ZJ-A型微功率無線數傳模塊目前支持1200bps、2400bps、4800bps、9600bps、19200bps等多種接口波特率，也可根據需求提供其他非標準接口波特率。
ZJ-A型微功率無線數傳模塊適用于：
※ 近距離無線數據傳輸；
※ 無線數據采集；
※ 無線抄表；
※ 工業遙控、遙測；
※ 自動化數據采集系統；
※ 樓宇自動化、安防、機房設備無線監控、門禁系統；
※ POS系統，無線鍵盤、鼠標；
※ 真空數據交換；
※ 數字語音、數字圖像；
※ 高檔玩具
二．ZJ-A型微功率無線數傳模塊特點：
2．1.微發射功率:最大10dbm（10mW）的發射功率。
2．2.ISM頻段工作頻率，無需申請頻點。
載頻頻率429-438MHz，也可提供315/868/915MHz等載頻。
2．3.高抗干擾能力和低誤碼率。
基于FSK的調制方式，采用高效前向糾錯信道編碼技術，提高了數據抗突發干擾和隨機干擾的能力，在信道誤碼率為10-2時，可得到實際誤碼率10-5～10-6。
2．4.完善的通訊協議，數據實時同步。
32字節的同步結構和完善的通訊協議使產品更加可靠。
2．5.傳輸距離遠。
在視距情況下，天線高度>3米，可靠傳輸離距>300m（BER=10-3/1200bps）。
2．6.透明的數據傳輸。
提供透明的數據接口，能適應任何標準或非標準的用戶協議。自動過濾掉空中產生的噪音信號及假數據（所發即所收）。
2．7.多信道，多速率。
ZJ-A型微功率無線數傳模塊標準配置提供16個信道，根據用戶需要，可擴展到32信道，滿足用戶多種通信組合方式的需求。ZJ-A型模塊可提供1200bps、2400bps、4800bps、9600bps、19200bps等多種通信波特率，并且無線傳輸速率與接口波特率成正比，以滿足客戶設備對多種波特率的需要。
2．8.雙串口，3種接口方式。
ZJ-A型微功率無線數傳模塊提供2個串口3種接口方式，COM1為TTL電平UART接口。COM2由用戶自定義為標準的RS-232/RS-485接口（用戶只需要拔/插短路器再上電即可改變接口類型）。
2．9.高速無線通訊和大的數據緩沖區。
可1次傳輸無限長度的數據，用戶編程更加靈活。
2．10.智能數據控制，用戶無需編制多余的程序
即使是半雙工通信，用戶也無需編制多余的程序，只要從接口收/發數據即可，其它如空中收/發轉換，網絡連接，控制等操作，ZJ-A型模塊能夠自動完成。
2．11.低功耗及休眠功能。
接收電流<20mA，發射電流<40mA,休眠時電流僅為<20uA（波特率=1200bps）。
2．12.高可靠性，體積小、重量輕。
采用單片射頻集成電路CC1000及高性能單片處理器ATMega8L,外圍電路少，可靠性高，故障率低。
2．13.兩種接口收發等待時間。
可設置的接口等待時間使用模塊既能用于高速用戶設備（如DSP系統）也可適用低速系統（如51系統）。
2．14.看門狗實時監控。
ATMega8L的看門狗除了監控內部功能外還監控射頻芯片CC1000，即使射頻芯片被干擾（如雷電干擾）也可重新啟動，改變了傳統產品的組織結構，提高了產品的可靠性。
