●主要技術參數

序號 項目 單位 FN12-12/630 FNR12-12/100-31.5
1 額定電壓 kV 12
2 額定頻率 Hz 50
3 額定電流 A 630 125
4 雷電沖擊耐受電壓 kV 對地及相間75、隔離斷口85
5 1min工頻耐受電壓 kV 對地及相間42、隔離斷口48
6 額定熱穩定電流 kA 20（4S）
7 額定動穩定電流 kA 50
8 額定短路關合電流（峰值） kA 50 50
9 額定短路開斷電流（預期值） kA   31.5
10 額定轉移電流 kA   1.5
11 開斷空載變壓器容量 KVA 1250
12 額定電纜充電電流 A 10
13 機械壽命 次 4000
14 熔斷器觸發負荷開關分閘時間 S   <0.06
15 接地開關熱穩定電流 kA 20（4S)
16 接地開關動穩定電流（峰值） ka 50
17 控制回路電源電壓

●FN12-12D/630-20戶內交流高壓負荷開關外形及安裝尺寸

1.靜觸頭部裝 2.動觸頭部裝 3.絕緣活門組裝 4.銘牌 5.活門聯動機構 6.活門軸組裝 7.操作機構組裝 8.地刀軸組裝
9.主軸轉動軸組裝 10.機架焊裝 11.加沖器組裝 12.聯鎖機構組裝 13.操作面板級裝

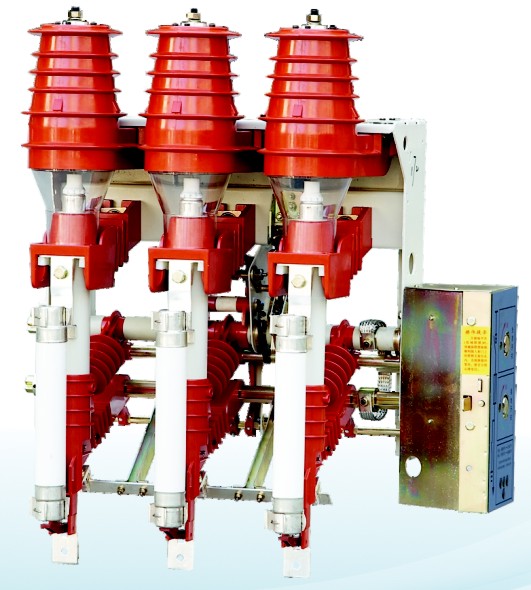

●FN12-12DR/100-31.5交流高壓負荷開關-熔斷器組合電器外形及安裝尺寸
