一、產品功用
,主要用于通信機房蓄電JZ-XJY-2蓄電池巡檢儀池組的實時在線監測。符合郵電部《通信電源和空調集中監控系統技術要求》和《鐵路通信電源及機房環境集中監控系統技術要求》
JZ-XJY-2蓄電池巡檢儀最多可測量24只單體電池，單體電池電壓類型是2V、6V、12V、24V；可測量電池組的總電壓；外接傳感器后，還能夠精確測量電池組的充放電電流、電池柜環境溫濕度等。
JZ-XJY-2蓄電池巡檢儀配有一個RS485接口，標準的Modbus-RTU通信協議；配有以太網接口，遵守TCP/IP協議；能方便的與上位機進行數據通信，可將電池組的現場數據遠傳到監控中心。
本產品采用獨特的技術，完成對單體電池電壓的高精度測量，并在測量端口采取了安全防護措施，配置功能完善的軟件，使得本產品更加安全可靠，測量精度更高。
使用JZ-XJY-2蓄電池巡檢儀可大大減輕維護人員的工作量。通過上位機管理軟件（通信電源和機房環境監控系統管理軟件JZ-DHJK-V1.0）可以組成蓄電池在線管理系統，實時監測并分析蓄電池組的工作狀態。

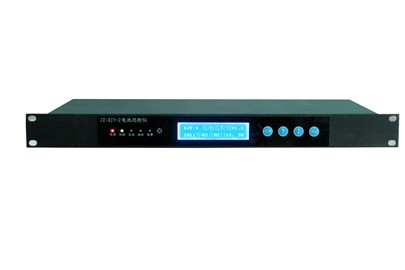

二、產品外觀
三、性能特點
◆ 能夠檢測單體電池電壓、電池組總電壓、電池充放電電流（外接電流傳感器）、電池柜環境溫濕度（外接溫濕度傳感器）
◆ 本機最多可監測24節單體電池，通過本機地址設置，可連接多臺巡檢儀，監測更多蓄電池。
◆ 安全、可靠，精度高。
◆ 接線方式：全部采用插拔端子接線，方便用戶接線和后期維護；
◆ RS-485通訊：Modbus-RTU通訊協議
◆ 以太網通訊接口，可連接上位機，通過以太網實現遠程監測。
◆ 標準19吋機柜安裝
四、簡要技術參數
1．檢測電池?cái)?shù)：24節；
2．檢測電池電壓范圍：0～15V（2V、6V、12V單體電池）；
0～30V（24V單體電池）
3．測量誤差：0.2%(滿量程)；
（1）蓄電池2V、6V、12V、24V單體電壓測量誤差分別不大于±5mV、±10mV、±20mV、±40mV、
（2）電池組總電壓測量誤差：0.2 % （滿量程）
（3）充放電電流測量誤差：0.5 % （滿量程）
（4）溫度測量誤差：±0.5℃
4．供電電源：220Vac 或 -48VDC 可選
5．通信
（1）以太網（RJ45）接口，與上位機連接，符合TCP/IP協議
（2）RS485串行通訊，Modebus-RTU遵守協議
（3）RS485通信波特率：1200、2400、4800、9600bps可選
6．總線保護功能：可承受400W的瞬時脈沖電壓；
7．產品功耗：＜15W
(包括配套的霍爾電流傳感器、直流電壓傳感器和溫度傳感器)；
8．隔離耐壓：
電源與輸出之間：1500VDC，
電源與輸入之間，1500VDC/Min；
輸入與輸出之間：1000VDC；
9．巡檢時間：巡檢一周的時間為2.4S(100mS檢測一節電池)；
10．工作溫度：-20℃～+60℃；
11．工作相對濕度：10%RH～90%RH；
12．無故障工作時間：＞100000小時；
13．總線保護功能：可承受400W的瞬時脈沖電壓；
14．標準19吋1U機箱，外形尺寸：484mm×200mm×44mm
15．產品重量：大約1.6Kg
五、配套傳感器及說明
1．本產品配套
|
序號 |
名稱 |
型號 |
量程(可選) |
工作電源 |
輸出信號 |
|
1 |
電流傳感器 |
WBI021F27 |
0～±30A ；
0～±50A ；
0～±80A |
+24Vdc |
4～20mA |
|
2 |
環境溫濕度
傳感器 |
JZ-WSD-1 |
-10～60℃
0～100%RH |
+24Vdc |
4～20mA
4～20mA |
本機內部自帶+24V電源，可方便的向傳感器供電，使用傳感器時，不需要另置電源。
2. 充放電電流傳感器
電流傳感器WBI021F27用于檢測0 ～±50A的直流電流信號，輸出12±8mA 的直流電流信號。當輸出信號為4～12mA時，表示蓄電池處于充電狀態；當輸出信號為12～20mA時，表示蓄電池處于放電狀態。
WBI021F27電流傳感器的主要特點如下：
◆ 采用霍爾效應原理，可靠性高，微功耗；
◆ 輸入方式：穿心輸入；
◆ 線性測量范圍：0 ～±50A；
◆ 頻帶范圍：±DC/25Hz ～ 5KHz；
◆ 隔離電壓：3000VDC；
◆ 工作溫度：-25℃ ～ +70℃。
電流傳感器外形如下
配該產品照片
3. 環境溫濕度傳感器
溫濕度傳感器的技術參數:
型 號：JZ－WSD-1
供電電壓：DC 24V（±10%）
輸出信號：T：4～20mA
H：4～20mA
測量范圍：T：-10℃～60℃
H：0%RH～100%RH
測量精度：T：±0.5℃
H：±3%RH（25℃，5%RH～95%RH）
工作溫度：-20℃～70℃
溫濕度傳感器的外形
更換該產品照片
巡檢儀寄存器說明：
|
序號 |
寄存器地址 |
連組態用地址 |
項目 |
備注 |
|
1 |
0x200 |
513 |
充放電電流 |
實際值 = Data / 10 |
|
2 |
0x201 |
514 |
環境溫度 |
實際值 = Data / 10 |
|
3 |
0x202 |
515 |
環境濕度 |
實際值 = Data / 10 |
|
4 |
0x203 |
516 |
第1節電池電壓U1 |
實際值 = Data / 1000 |
|
5 |
0x204 |
517 |
第2節電池電壓U2 |
|
6 |
0x205 |
518 |
第3節電池電壓U3 |
|
7 |
0x206 |
519 |
第4節電池電壓U4 |
|
8 |
0x207 |
520 |
第5節電池電壓U5 |
|
9 |
0x208 |
521 |
第6節電池電壓U6 |
實際值 = Data / 1000 |
|
10 |
0x209 |
522 |
第7節電池電壓U7 |
|
11 |
0x20A |
523 |
第8節電池電壓U8 |
|
12 |
0x20B |
524 |
第9節電池電壓U9 |
|
13 |
0x20C |
525 |
第10節電池電壓U10 |
|
14 |
0x20D |
526 |
第11節電池電壓U11 |
|
15 |
0x20E |
527 |
第12節電池電壓U12 |
|
16 |
0x20F |
528 |
第13節電池電壓U13 |
|
17 |
0x210 |
529 |
第14節電池電壓U14 |
|
18 |
0x211 |
530 |
第15節電池電壓U15 |
|
19 |
0x212 |
531 |
第16節電池電壓U16 |
實際值 = Data / 1000
實際值 = Data / 1000 |
|
20 |
0x213 |
532 |
第17節電池電壓U17 |
|
21 |
0x214 |
533 |
第18節電池電壓U18 |
|
22 |
0x215 |
534 |
第19節電池電壓U19 |
|
23 |
0x216 |
535 |
第20節電池電壓U20 |
|
24 |
0x217 |
536 |
第21節電池電壓U21 |
|
25 |
0x218 |
537 |
第22節電池電壓U22 |
|
26 |
0x219 |
538 |
第23節電池電壓U23 |
|
27 |
0x21A |
539 |
第24節電池電壓U24 |
|
28 |
0x21B |
540 |
電池組總電壓 |
實際值 = Data / 100 |
2.7 撥碼開關及設置………………………………5
撥碼開關為8位，如下圖所示：
圖4
撥碼開關第1～2位用于設置波特率，第3位用于選擇通信協議。第4～8位用于設置巡檢儀的二進制通信地址。
開關撥至“ON”表示該位設置為0。
詳細設置見表3～表5。
表3 波特率設置
|
第1位 |
第2位 |
波特率 |
|
ON |
ON |
1200BPS |
|
ON |
OFF |
2400BPS |
|
OFF |
ON |
4800BPS |
|
OFF |
OFF |
9600BPS |
表4 協議選擇
|
第3位 |
通信協議 |
|
ON |
艾默生監控協議 |
|
OFF |
MODBUS-RTU |
表5 本機地址設置
|
第4位 |
第5位 |
第6位 |
第7位 |
第8位 |
本機地址 |
|
ON |
ON |
ON |
ON |
ON |
00000 + XXX |
|
ON |
ON |
ON |
ON |
OFF |
00001+XXX |
|
ON |
ON |
ON |
OFF |
ON |
00010+XXX |
|
ON |
ON |
ON |
OFF |
OFF |
00011+XXX |
|
… |
… |
… |
… |
… |
… |
|
OFF |
OFF |
OFF |
OFF |
OFF |
11111+XXX |
JZ-XJY-2電池巡檢儀的出廠地址設置為112（01110+XXX），波特率為9600BPS。無論選擇艾默生監控協議還是MODBUS-RTU協議，電池巡檢儀的通信地址為撥碼開關設置的地址。
如果選擇艾默生監控協議，波特率固定為9600BPS；如果選擇MODBUS-RTU協議，波特率按照表3中所述設置。
|
