概述：
   Ci-pf110/120系列產品是一款工業級Profibus-DP現場總線數據光端機,支持Profibus-DP協議, 通信速率0~6M(可選12M),單光口/雙光口鏈網支持。IP30防護等級,波浪紋鋁制加強機殼,35mmDIN導軌安裝,DC（9-30）V寬電源,具備繼電器告警輸出,雙電源冗余和隔離保護功能。 Ci-pf110支持一路光纖接口，一路數據接口，Ci-pf120支持兩路可級聯上下行光纖接口，一路數據接口。數據接口采用與Profibus-DP總線電纜接頭兼容的DB9F接口。

1.支持Profibus-DP工業控制現場總線協議,通信速率0~12M自適應.

2.電接口具備1500V電壓隔離以及600W浪涌保護功能。

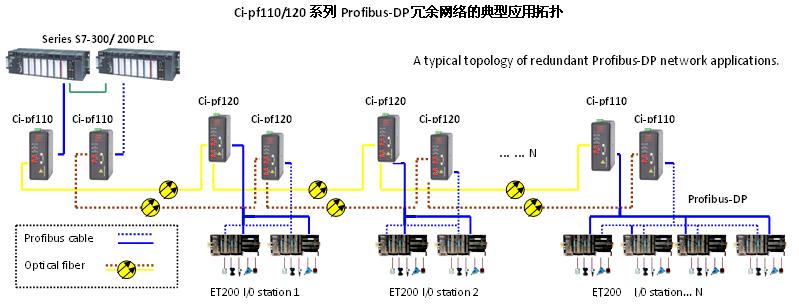

3.單光口/雙光口鏈網支持.

4.采用DC9-30V寬電源輸入，雙電源冗余，DC1000V電源隔離，反接保護.

5.提供繼電器輸出光纖鏈路以及電源故障告警。

6.IP30防護等級,波浪紋鋁制加強機殼,采用標準工業35mm導軌安裝方式。

Ø  DB9F接口形式；

Ø  數據接口完全兼容Profibus-DP總線電纜接口；

Ø  通信速率：0~6M(可選12M)；

Ø  隔離電壓：瞬間隔離電壓5000V；持續隔離電壓1000V；

Ø  終端電阻：本機內部不帶終端電阻,請按需要決定是否外接.

Ø  光纖波長：多模850nm、1310 nm; 單模1310 nm、1550nm。

Ø  傳輸光纖：多模50/125 um、62.5/125 um、100/140um;單模8.3/125 um、9/125um、10/125um 。

Ø  傳輸距離：多模2Km，單模20Km。更遠距離可選。

Ø  光纖接口類型：ST、SC、FC可選,標配ST光接口。

Ø  電源：雙電源冗余輸入,DC（9-30）V,典型DC24V，功耗小于1.5W, 具有DC1000V電壓隔離以及反接保護功能,工業端子接口.

Ø  繼電器告警輸出：光纖鏈路故障和電源故障告警輸出，觸點最大容量：DC48V/1A,工業端子接口.

Ø  外形尺寸：132mm×105mm×52mm

Ø  外殼:IP30防護等級,波浪紋鋁制加強機殼.

Ø  安裝方式: 35mmDIN導軌安裝.

Ø  凈重:800g

Ø  工作溫度：-10-70℃（-40~+85℃寬溫可選）.

Ø  相對濕度：≤90%(無冷凝)
