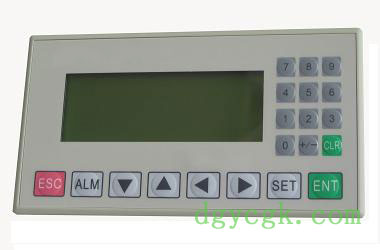

MD204L則是針對低端市場而專門開發的一款產品，它采用背光STN 液晶顯示，

分辨率為192×64像素，支持顯示4行×12中文字符；采用長壽命的薄膜按鈕

開關作為可自由定義的功能鍵，具有數字輸入小鍵盤，修改參數更方便；它

可以支持直接與大部分廠商生產的PLC通訊；編程的軟件功能強大且簡單易用，

可以支持曲線圖、棒圖等高級功能，也可以直接嵌入BMP格式的位圖圖形；

是您控制設備成本的最佳選擇。

硬件規格 ( Hardware Specifications )

顯示屏: 3.7寸STN 液晶屏

分辨率: 192 × 84 像素（支持4行×12中文字符顯示）

亮 度: 60 cd/平方米 色 彩: 單色 對比度: 15:1

背光燈: 長壽命綠色LED CPU: 16位處理器

存儲器: 512KB Flash ROM

通信端口: COM1: PC RS232 & PLC RS485/422 & PLC RS232

功能按鍵: 20個可自由定義（含12個數字輸入按鍵）

實時時鐘: 可選 、打印端口: 無 、

系統診斷: 電源失效檢測

一般規格: ( General Specifications )

供電電源: 24 VDC ±10％ 120mA @ 24VDC

外形尺寸: 172 × 95 × 30mm 顯示尺寸: 101 × 36 mm

安裝開孔尺寸: 165 × 86 mm

技術說明:

1、 通過編輯軟件TO200在PC上制作組態畫面,自由輸入漢字及設定PLC地址,

    使用串口通訊下載畫面，通訊協議和畫面數據一同下載到顯示器,無須PLC編寫通訊程序。

2、 對應PLC機種泛多,包括三菱FX系列、歐姆龍C系列、西門子S7-200系列、

    光洋SG系列、臺達DVP系列、AB ,永宏,及單片機等。

3、 具有報警列表功能，逐行實時顯示當前報警信息。

4、 20個按鍵可被定義成功能鍵,可替代部分控制柜上機械按鍵。

5、 自由選擇通訊方式，RS232/RS422/RS485任選。

6、 帶背景光STN液晶顯示，可顯示24字符×4行，即12漢字×4行。

7、 顯示器表面IP65構造，防水、防油
