橋梁健康監測系統

GPS篇：

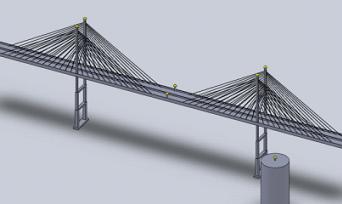

GPS監測子系統主要包含基準站GNSS接收機、各個監測點GNSS接收機、基準站GNSS天線、各個監測點GNSS天線、供電電源、射頻電纜、通信電纜以及安裝附件等，監測子系統是橋梁健康監測系統的數據源，提供實時處理和事后處理需要的所有數據。

l 直接獲取監測點的三維絕對坐標；實時計算并顯示監測點的三維位移；

l 對GNSS原始數據進行7×24小時實時或準實時差分處理，進行連續觀測；

l 數據采樣速率：最大可達50Hz；

l 各個監測點之間無需通視；

l 系統自動報警

傳感器篇：

傳感器監測子系統由傳感器（包括傾角傳感器、加速度傳感器、溫度傳感器、應力傳感器、拉力傳感器、壓力傳感器、位移傳感器、溫度傳感器、濕度傳感器等）、信號調理模塊、傳輸模塊、數據采集系統、健康監測模型、預警模塊等組成。
　　首先各種傳感器采集橋梁運行過程中的各種形態變化，經過信號調理后，通過傳輸模塊傳輸回總控監測室，總控中心有大型的數據采集系統針對橋梁總體的各種信號進行采集，將采集到的信息記錄并由健康監測模型分析，當橋梁變形超差、振動超差、位移超差、應力超差時，啟動預警模塊，為橋梁維護人員提供維修維護信息，避免橋梁因在非健康狀態下使用而導致垮塌等引起的財產損失。

同步授時篇：

橋梁構造范圍很廣、結構較為特殊，監測點分散在各處，很多監測項目又具有實時性的特點，例如地震、交通事故等。因此對于各部位監測數據需要非常準確的時間同步，一般的數據采集技術難以達到監測要求，如果不采用一種同步技術，極有可能造成各個監測點采集數據時間上的微小誤差，不僅造成監測結果的不準確，還嚴重影響了對橋梁健康的研究分析。而通過GPS時鐘同步技術完全可以避免這些問題。
　　整個采集系統分散在橋梁的各個部位。橋梁按照區域劃分為若干區段，在主要幾個區段中安置著信號采集機站，每組采集機站均和GPS同步時鐘接受器相連，GPS PPS接收器接受GPS時鐘同步信號，做相應的處理得到時鐘同步信號和絕對時間戳并發送給PXI采集設備，采集設備接收處理后的GPS同步信號，達到同步整個分布式采集系統。

軟件篇：

系統軟件一般包括：系統配置管理模塊、系統狀態監控模塊、數據處理引擎模塊、系統評估模塊、系統顯示模塊、數據處理備份模塊、系統日志管理模塊、用戶管理模塊、幫助模塊等等。
