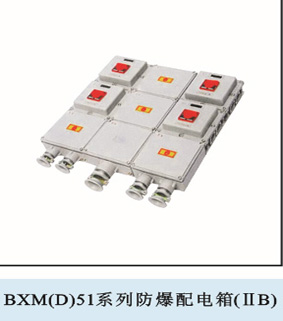

BXM(D)51防爆配電箱(IIB)
主要技術參數
回路數        額定電壓(V)      總開關電流(A)   　   　 支路電流(A)       　   防爆標志　 　　　　防護等級　　　 防腐等級　
 2,3,4,6,8     　  380       　   ≤400            　    ≤160   　　 　　   Exde II BT6(C)     IP54(55)  　   WF1

產品特點
    適用于控制多臺電動機，還可以照明或儀表配出電源.鑄鋁合金或鋼板焊接外殼,表面噴塑.內裝元件可根據用戶要求選配.可在箱面或遠控操作,也可兩地操作.具有過載,短路,失壓保護.鋼管或電纜布線均可.
符合GB12476,IEC61241標準要求.

訂貨須知
     訂貨時請將支路數及各支路對應的電流,進出線口數量及相應的方向,
規格要求明確,如有總開關,請注明總開的電流大小或提供圖紙.

產品結構
           規格                                              內裝元件                                        結構類型                                 備注
    支路電流小于63A小型斷路器交流接觸器萬能轉換開采用模塊式結構關,熱繼電器.                              實現多回路自由組合.
 *可根據要求加裝,電流表和互感器.  規格根據用戶要求制定.支路電流大于63A  塑殼斷路器,交流接觸器, 采用大殼體合.
萬能轉換開關,熱繼電器.

 外形及安裝舉例

 外形示意圖(IIB)6回路           外形示意圖(IIC)6回路
