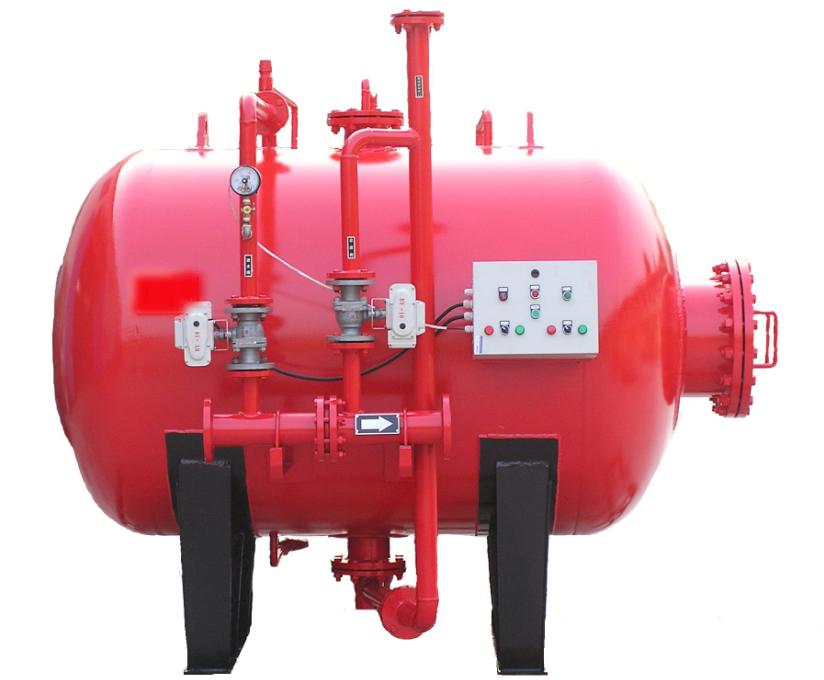

儲罐壓力式空氣泡沫比例混合裝置（隔膜型）

1. 工作原理
    PHYM系列壓力式比例混合裝置是由泡沫液儲罐、膠囊、壓力式比例混合器、安全閥、控制閥門及一些輔助零部件組成。當消防壓力水流經該設備時，比例混合器將其按比例分流，其中一小部分水進入帶膠囊的泡沫液儲罐夾層，擠壓膠囊，置換出的泡沫液與其余主管道的消防水混合為一定比例的泡沫混合液，并輸給泡沫產生設備。
PHYM系列壓力式比例混合裝置適用于混合比為3%或6%的各類泡沫液，是油庫儲罐區、燃油發電廠、港口、碼頭、機場、石油化工等場所泡沫消防滅火系統工程的重要設備。
供水壓力0.6～1.2MPa
系統試驗壓力強度試驗1.5MPa
密封試驗1.32MPa
儲罐容積0.5～15m3
配用比例混合器PHY4～PHY200
比例混合器混和比3%或6%
進出口壓力降≤0.15MPa
2.主要技術參數
我公司可提供儲罐容積0.5～15m3，混合液流量4～200L/s的壓力式比例混合裝置。儲罐與比例混合器根據滅火系統要求任意配用。
