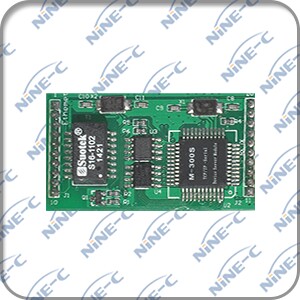

M-300 嵌入式TTL電平串口服務器內嵌模塊

安裝于PCB，體積精巧（48mm×30mm×15.6mm）

整合度高，只需外加一個RJ45連接器即可實現以太網聯接

10M以太網界面，115.2Kbps速率串口

支持TCP、UDP、APR、ICMP和DHCP協議

支持通過網絡分配IP地址

支持On-The-Fly命令，遠程快速自動修改串口參數

簡介

M-300 是一款可以立即使用的嵌入式串口轉以太網模塊，使用TCP或UDP與網絡內的其他工作平臺通訊，配有設備服務器工具包軟件，內含虛擬串口驅動，簡易安裝程序和監控管理程序。所有設置通過串口或網絡實現，可以用作通訊處理器，或者完整設備的核心部件。

規格

以太網

標準：10Base-T

協議：支持TCP、UDP、APR、ICMP和DHCP協議

信號：Rx+、Rx-、Tx+、Tx-

速率：10Mbps

工作方式：全雙工或半雙工

工作模式：支持Server和Client模式

接口緩存：收發各512字節

傳輸距離：100m

接口保護：1.5KV ESD

接口形式：使用排針方式引出

串口及I/O口

CMOS電平，支持TX, RX信號以及6個通用I/O口，其中包括RTS, CTS, DTR, DSR等標準串口控制信號

檢驗位：None、Even、Odd、Space、Mark

數據位：7bit、8bit

波特率：150bps～115200bps

流量控制：支持RTS/CTS流控或無流控

電源輸入：5VDC

功耗：100mA

模塊M-300 ：48mm×30mm×15.6mm

采用2個10引腳1.6mm間隙單排插針，排距40.4mm,針寬0.5mm

重量：50g

工作環境

工作溫度：-20℃～60℃，10～90%RH

儲藏溫度：-25℃～85℃，10～90%RH
