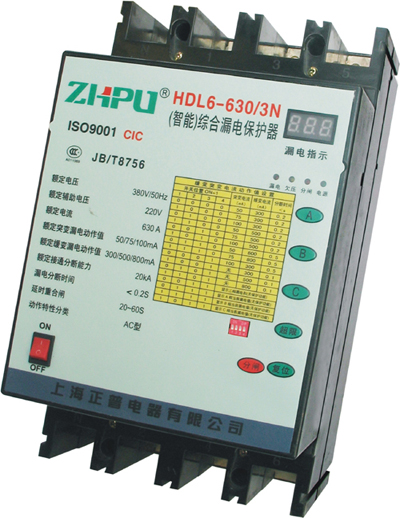

HDL6智能綜合漏電保護器
產品說明書
一、產品簡介
硬件：HDL智能綜合漏電保護器是采用高新技術研發的智能新型漏電保護器，它是集鑒相鑒幅漏電繼電器、漏電斷路器的功能于一體的多功能綜合漏電保護器，適用于三相四線中性點直接接地的低壓電網，用來對人身觸電危險提供間接接觸保護，也可以對線路或用電設備的接地故障、過電流、短路、欠電壓、缺相等進行保護。本產品符合GB14048.2、GB6829-95、JB8756-98標準。
軟件：CPU采用PICMicrochip單片機，此機有以下工作特點：
1．工作電壓范圍寬，當電網電壓波動范圍比較大時，CPU能正常工作。
2． CPU自帶A/D轉換模塊。能控制程序有效地執行，受干擾跑飛后有很強的自糾錯能力，保證程序復位到正常的工作范圍內。
3． PIC的CPU單片機的指令系統為單字節，程序“跑飛”的可能性比具有雙字節的指令系統要小。
4． 體積小，電源供電電路簡單，進一步實現了產品的美觀，實用。
5． 在軟件方面全為數字處理系統，減小了由于模擬設計構造帶來的誤動作。在各種需要時間和數字控制的方面更精確可靠。漏電整定值可調節范圍寬，可選擇性更大。
二、產品功能特點
2.1能自動區分緩變漏電和突變漏電。采用鑒相鑒幅技術，消除了突變動作過靈敏或不靈敏相。在三相漏電不平衡的情況下，各相對地突變漏電動作值一致性好。
2.2集鑒相鑒幅漏電繼電器、漏電斷路器為一體。縮小了安裝位置，簡化了接線。
2.3不但具有漏電、欠壓、過電流、短路、缺相的保護功能，還具有智能化漏電保護之特點。在調節開關上很方便地能調節額定突電流和緩就電流的動作值，而且可以在上面強行退出相應的功能！可以設置不同的突變和緩變電流動作值。還可以進行分別顯示A相、B相、C相漏電電流值。
2.4開機可以直接檢測當前產品的工作狀態，如果在分閘狀態停電后，重送電產品會自動合上開關，無需人工手動合閘。
2.5可自由調節分?jǐn)鄷r(shí)間，能滿足一、二級保護的要求。
2.6本機遇到用戶線路漏電電流超過整定值可強制退出漏電電流保護，脈沖和欠電壓也有相同的功能。但不建議使用。只作為應急臨時使用。（具體說明見面板漏電功能調節表）
三、產品型號、外型與安裝尺寸
3.1型號及含義
3.2外型及安裝尺寸
HDL6-630/3N外形尺寸(長/寬/高:355/205/180mm)
HDL6-250/3N外形尺寸(長/寬/高:239/143/162mm)
HDL6-100/3N外形尺寸(長/寬/高:206/126/151mm)
四、技術參數
1.額定電壓、頻率 380V/220V三相四線
2.額定輔助電壓 220V進線端左接N, 1接A相
3.額定電流 100A、160A、200A、250A、400A、630A
4.額定限制短路分?jǐn)嗄芰?nbsp; 10kA 20kA
5.額定突變動作電流 50mA、75mA、100mA
6.額定突變不動作電流 25mA、38mA、50mA
7.額定緩變動作電流 300mA、500mA、800mA
8.額定緩變不動作電流 150mA、250mA、400mA
9.最大分?jǐn)鄷r(shí)間 ≤0.2S、≤0.5S
10.延時重合閘時間 20s~60s
11.動作特性分類 AC型
12.使用環境溫度 -40℃～+50℃
過電流脫扣器保護特性見表1:
周?chē)?/DIV>
空氣濕度
+30℃±2℃ |
試驗電流 |
脫扣時間 |
狀態 |
|
1.05In |
2h不脫扣 |
冷態開始 |
|
1.30In |
2h內脫扣 |
熱態開始 |
|
3In |
可返回>2S |
冷態開始 |
|
任何濕度 |
10In |
<0.2S |
冷態開始 |
|
+20℃±2℃ |
1.05In |
2h不脫扣 |
冷態開始 |
|
1.30In |
2h內脫扣 |
熱態開始 |
五、送電試驗及功能說明
5.0、在試驗之前必須檢查漏電保護器是否處于斷電狀態，一定要在連接線全部檢查無誤后方可送電。
5.1、用戶根據負荷選擇合適的導線，漏電保護器的上接線端為主電路的電源進線端，出端為出線端。電源進線端零線必須接N上面，電源進線端N相或A相不接電，保護器都無法正常工作。
5.2、產品在出廠前都是調試到合閘狀態，送電后直接送電。如果在分閘狀態，產品送電后自動合閘，無需手動合閘。
5.3、按試驗按鈕A、B、C、超限任一顆試驗按鈕保護器都跳閘，過20~60S后相應自動合閘。并且分別顯示A、B、C。超限顯示C或E。電源和分閘批示分點亮。
5.4、當漏電電流超過額定值后，保護器會自動檢測三次并快速顯示三次‘H’，確認是漏電就會跳閘并閉鎖，且長久顯示‘H’，電源、分閘和漏電指示分別點燈。需人工解鎖方能送電。如果在無緩變和突變保護的情況下，保護器不會跳保護，只顯示當前漏電電流，當漏電超過‘999’后保護器顯示‘H’指前當前漏電電流已超過LED顯示范圍，漏電電流降下來后又自動顯示當前漏電電流值。面板上的指示只有電源綠燈亮。
5.5、本保護器在單相電壓低于145V的情況下，產品無法投入運行。并且LED顯示‘L’，電源、分閘和欠壓指示燈點亮。當電源恢復正常后，保護器自動全閘送電。無需人工再作任合的操作。
5.6、按分閘安鈕可以分?jǐn)嘀麟娫矗@示‘OFF’。要恢復正常按復位按鈕。分閘和電源批顯示燈亮。(斷開用戶不送電可按此鍵)
5.7、漏電保護器有漏電流表數字顯示，用戶應注意漏電流變化的情況。如果電流較大或變化異常時，用戶可以采取預防措施。可以調節DIP開關，調到適當?shù)奈恢茫⑶铱梢韵韧顺鼍徸兒屯蛔儽Ｗo(hù)。只顯示當前的漏電電流情況，檢修好后再調節過來。把1-4開關打到0N位置表示‘1’對應關系見面板正面。如圖所示：
|
緩變突變電流動作值設置 |
|
開關位置ON=1 |
突變電流
mA |
緩變電流
mA |
分?jǐn)鄷r(shí)間
<s |
|
1 |
2 |
3 |
4 |
|
0 |
0 |
0 |
0 |
50 |
300 |
0.2 |
|
1 |
0 |
0 |
0 |
75 |
300 |
0.2 |
|
0 |
1 |
0 |
0 |
100 |
300 |
0.2 |
|
1 |
1 |
0 |
0 |
50 |
500 |
0.2 |
|
0 |
0 |
1 |
0 |
75 |
500 |
0.2 |
|
1 |
0 |
1 |
0 |
100 |
500 |
0.2 |
|
0 |
1 |
1 |
0 |
50 |
800 |
0.5 |
|
1 |
1 |
1 |
0 |
75 |
800 |
0.5 |
|
0 |
0 |
0 |
1 |
100 |
800 |
0.5 |
|
1 |
0 |
0 |
1 |
無 |
300 |
0.1 |
|
0 |
1 |
0 |
1 |
無 |
500 |
0.1 |
|
1 |
1 |
0 |
1 |
無 |
800 |
0.1 |
|
0 |
0 |
1 |
1 |
顯示三相漏電和 |
|
0 |
1 |
1 |
1 |
顯示A相當前漏電值 |
|
1 |
1 |
1 |
1 |
顯示B相當前漏電值 |
|
1 |
0 |
1 |
1 |
顯示C相當前漏電值 |
5.8、過電流和短路保護跳閘后，分閘和電源指示燈亮，沒有重合閘，需手動合閘送電按復位按鈕或重新開關電源。
5.9、要想了解當前各相的漏電流情況可以按面板上的介紹，分別可以看出當前各相的漏電流情況。建議只作為檢視各相漏電狀況用，檢完后應立即返回當前的應用功能。
六、注意事項
6.1、本保護器對被保護線路的相線與相線之間，相線與零線之間的觸電不能起到保護。
6.2、N線不得錯接和漏接，A相不得不接或漏接。
6.3、保護器下側線嚴禁接地或越過保護器接線，嚴禁同其它線及保護器下側線相接。
6.4、保護器的輸入端子N、A為保護器的自身輔助電源，不得漏接。
6.5、保護器正常使用時，應按JB8756的要求每月對試驗按鈕進行動作試驗。
6.6、接線應用銅接頭，不能用鋁接頭。
6.7、緩變漏電、突變漏電設置見標牌：DIP開關位置功能表示（0表示在下，1表示在上ON位置。）
七、看顯示判斷故障及復位方法
7.1、分閘指示燈亮LED顯示"A"，說明A相有脈沖動作，20秒后自動合閘。
7.2、分閘指示燈亮LED顯示"B"，說明B相有脈沖動作，20秒后自動合閘。
7.3、分閘指示燈亮LED顯示"C"，說明C相有脈沖動作，20秒后自動合閘。
7.4、分閘指示燈亮且漏電指示燈亮，LED顯示"d"，說明有漏電動作，20秒后自動合閘。
7.5、分閘指示燈亮，LED顯示比整定值大的數字，說明第二次跳閘并閉瑣，只有按“復位”或重上電才復位。
7.6、漏電指示燈閃爍，LED顯示數字但并不動作，說明只有過流和短路保護，其它所有保護功能退出了。
7.7、分閘指示燈亮，LED顯示"d"，說明有過流和短路情況發生，按“復位”或重上電后方可重啟動。（注意：只有在確定排除故障后方可送電，以免出現意外）
7.8、缺相指示燈亮，LED顯示“L”有缺相情況發生，三相電正常后自動合閘，按“復位”鍵跟重上電源都可以重合閘。
7.9、缺相指示不亮，LED顯示“L”說明三相電不穩定，這樣只有按“復位”鍵或重上電源都可以新送電。 7.10、退出缺相保護功能，在產品上電前把DIP撥碼開關打到“0011”（就是無保護狀態）的情況下，再上電。待看到漏電指示燈閃爍時，再把DIP開關打到原來設置的位置，這樣產品就工作在無缺相保護功能狀態下了。 |
