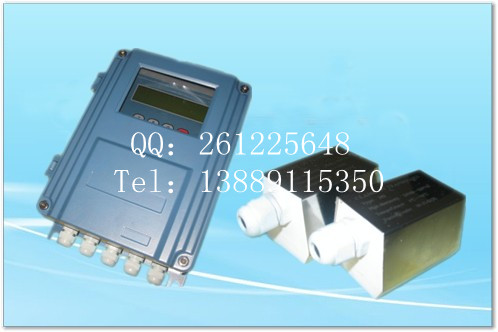

TDS-100系列固定式超聲波流量計廣泛應用于各種工業現場中液體的在線流量計量。傳感器可分為外敷式、插入式、管段式等，以滿足用戶各種不同現場的使用需要。



測量精度：優于1.0%；

重 復 性：優于0.2%；

測量周期：500ms  (每秒2次，每個周期采集128組數據)；

工作電源：85~220VAC或隔離24VDC/8~30VDC；

顯    示：2×10背光型漢字液晶顯示器；可顯示瞬時流量及正、負、凈累積流量、流速等；

操    作：4×4輕觸鍵盤

最大流速：64m/s（流速分辨率0.001m/s）；

信號輸入：◇ 3路4-20mA模擬輸入，精度0.1%；可輸入溫度、壓力、液位等信號；

◇ 2路三線制PT100鉑電阻；

信號輸出：◇ 1路隔離RS485輸出；

◇ 1路4-20mA或0-20mA輸出；

◇ 1路隔離OCT輸出（脈沖寬度6～1000ms之間可編程，默認200ms）；

◇ 1路繼電器輸出（脈沖寬度200ms）；

通訊協議：MODBUS協議、M-BUS協議、FUJI擴展協議，并兼容國內其他廠家同類產品的通訊協議；

其他功能：◇ 自動記憶前512天，前128個月，前10年正/負/凈累積流量；

◇ 自動記憶前30次上、斷電時間和流量并可實現自動或手動補加，可通過MODBUS協議讀出；

◇ 可編程批量（定量）控制器，故障自診斷功能；

◇ 可通過E-mail傳送來的代碼文件實現軟件升級；

防護等級 ：傳感器IP68，其余主機IP65 ；

防爆等級：EXdII BT4 (防爆型主機)

配  置

1、主    機 ： 1臺

2、傳 感 器 ： 1對

可選配傳感器：◇ 標準小型傳感器S 1型 （適用DN15~100mm/適用溫度0～70℃）

◇ 標準中型傳感器M1型：（適用DN50~700mm/適用溫度0～70℃）

◇ 標準大型傳感器L 1型：（適用DN300~6000mm/適用溫度0～70℃）

◇ 高溫小型傳感器S1H 型：（適用DN15~100mm/適用溫度0～160℃）

◇ 高溫中型傳感器M1H 型：（適用DN50~700mm/適用溫度0～160℃）

◇ 插入B型傳感器（直插式）：（適用DN80mm以上/適用溫度0～160℃

◇ 加長插入B型傳感器（水泥管用）：（適用DN80mm以上/適用溫度0～160℃

◇ 管段式傳感器：（衛生型、派型管段型、標準管段型/適用溫度0～160℃）

3、鋼    帶： 1套   （外綁式傳感器專用）

4、偶 合  劑 ：2只  （硅膠）

5、內六角扳手：1個
