誰說多模測試只是一個夢想-----
雙波長單/多模測試，同一價格，同一行動
特點：
● 經濟實惠
● 32dB的動態范圍
●內置損耗測試（LTS）
● 快速跟蹤采集
● 一鍵測試
● 利用可視故障定位儀（VFL）進行故障檢測
● 合格/不合格特征事件記錄表
● 重疊軌跡檢測
● 超簡潔的圖形用戶界面
● 板載幫助屏幕
● 包含Telcordia兼容軟件
● 堅固輕巧的外殼
● 提供SM和MM，單/雙波長裝置
● 1000條軌跡的機載存儲
● 清晰的顏色顯示

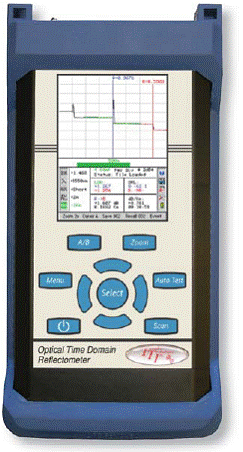

帶有選擇表格的明亮4 英寸彩色顯示器
用直接前向放大， A/B 光標選擇鍵和可變化速度的方向按鍵在陽光下很容易檢查顯示器上跡線。 當跡線檢查時，快速用選擇鍵和放大鍵移動事件和放大。
按下事件選擇鍵，在跡線中跳到下一個事件
板載事件分析表使得跡線分析很容易。 設定A到B損耗，熔接處損耗，光回波損耗，連接閾值快速得到通過/失敗報告。選擇一個突出的事件按下按鈕，就得到了那個事件的跡線。
存儲達1000次跡線或10，000損耗測量 數據
通過USB 盤 或PC 接口線把跡線和損耗測量結果下載存儲到你的計算機。為了快速操作，用名為轉換界面的快速存儲功能確定基礎文件名和快速存儲跡線，
使用附帶的軟件分析軌跡和打印報告
TTI 公司開發了SoftCert軟件，這種軟件使用于我們所有需要產生報告的測試設備。這意味著，我們的設備使用者僅學習一個軟件包就能夠產生所有需要的報告，導致短培訓時間，產生最大化生產效益。該軟件還可以作為損耗測試裝置的圖形功能記錄工具。
技術參數
|
OTDR FTE – 7000 光時域反射儀規格 |
|
波長 |
850, 1300, 1310,1550, ±20nm |
|
動態范圍 |
27/26dB MM, 32/30dB SM |
|
脈沖寬度 |
20 - 10,000 ns |
|
測量單位 |
km, kf |
|
事件盲區 |
2m |
|
衰減盲區 |
5m |
|
分辨率 |
.25 - 64m |
|
距離不確定度 |
±(0.75m + 0.005% x 距離 +
取樣分辨率) |
|
全尺寸范圍 |
1-64km MM , 1-240km SM |
|
典型實時刷新率 |
4 Hz |
|
群折射率 |
1.024 - 2.048 |
|
線性 |
± .05 dB/dB |
|
存儲容量 |
1000 |
|
存儲類型 |
內存 |
|
電源/充電器 |
通用 |
|
電池 |
4hr |
|
儲存溫度 |
-20 to 60 C |
|
操作溫度范圍 |
-10 to 50 C |
|
尺寸（不計橡膠護套） |
7.62” L x 3.88” W x 1.56” H
(194mm L x 99mm W x 40mm H) |
|
重量 |
1.6 lbs. |
|
通訊端口 |
USB |
|
連接器模式 |
FC、ST、SC可替換 |
|
所提供附件 |
通用電源變壓器
美國或英國的CE及AU插頭， FC/ST及SC可替換變壓器，Windows/Telcordia
SR4731軟件，橡膠護套，USB線，使用指南 |
|
可見光源 |
|
發光類型 |
激光 |
|
波長 |
650nm ±5nm |
|
激光安全等級 |
Class IIFDA21 CFR1040.10
&1040.11 IEC 825-1: 1993 |
|
連接器類型 |
2.5mm通用 |
|
輸出功率 |
最大1mW |
|
功率計指標 |
|
探測器類型 |
InGaAs |
|
連接器類型 |
2.5mm通用型適配接口 |
|
動態范圍 |
5 to -77dB |
|
校準波長 |
850,1300,1310,1490,1550,1625nm |
|
測量單位 |
dBm, dB |
|
分辨率 |
0.01 dB |
|
功率測量不確定度 |
± 0.18 dB 參比條件下；± 0.25 dB（0 至 -65dBm),± 0.35 dB ( 0 至 +5 dBm； -65 至 -77 dBm） |
|
率輸入范圍 |
5 至-77dB |
|
自動測試范圍 |
0 至 -40dB |
|
光源指標 |
|
光纖類型 |
單模 |
|
波長 |
850, 1300, 1310, 1550, 1625 nm ±20nm |
|
輸出功率 |
0 dBm (-3dBm @ 1625nm) |
|
激光安全等級 |
1 級安全per FDA/CDRH 和IEC-825-1 校準. |
|
調制模式 |
連續, 270 Hz, 1000 Hz, 2000 H |
TTI保留對規格進行更改的權利，如有改動，恕不另行通知。
|
訂貨信息 |
|
FTE7000-850 |
多模 OTDR 850nm |
|
FTE7000-1300 |
多模 OTDR 1300nm |
|
FTE7000-8513 |
雙多模 OTDR 850/1300nm |
|
FTE7000-1310 |
單模 OTDR 1310nm |
|
FTE7000-1550 |
單模 OTDR 1550nm |
|
FTE7000-1315 |
單模 OTDR 1310/1550nm |
|
FTE7000-BC |
輔助充電器套件 |
|
