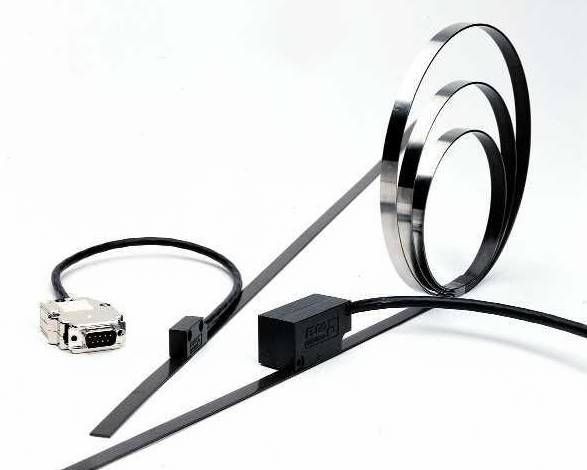

磁柵尺帶

磁柵尺精度
 ±10μm/m、±15μm/m、±30μm/m

磁柵尺長度
 Max 32M

磁 間 距
 1+1mm、2+2mm


磁柵尺的技術參數:

最大量程
 無限

準確度
 ±25μm/M

分辨率
 1μm ；5μm

輸出信號
 方波（三路A、B、Z；六路 ）；正弦

工作電壓
 ±5V

最高工作速度
 100M/min


磁柵產品優點

非接觸式測量，無背隙問題

高抗污染能力

安裝簡易，安裝允許誤差大

價格便宜

磁柵尺主要市場

金屬加工設備  建材機械　木工機械

磁柵尺以耐水耐油污耐粉塵耐震動性見長，長度在2米以上性價比優勢愈加明顯，并且長度越長優勢越明顯。在大型金屬切削機床如大的鏜床、銑床，水下測量，木材石材加工機床（工作環境粉塵很重），金屬板材壓軋?jiān)O(shè)備（大型成套設備）等應用方面有明顯優勢

  磁性尺測量系統專為線性位移測量而設計.

經濟,效率特別適用于長距離的測量.

特別適用于如油污,切削屑,震動等惡劣環境.

依應用性質不同可定義出兩個不同的系統

磁性尺測量系統:

使用于線性位移測量并于顯示器顯示測量值

磁性編碼器:

使用于線性位移測量并將位移量轉換為對應的脈波數輸出給PLC或控制器.

特點

精度高:分辨率可達0.001MM,系統精度0.01MM

信號強:讀頭輸出信號為5VPP或24VPP輸出,可以直接給二次設備,如PLC,記數器等

信號輸出形式多:PP/OP/LD/TTL; SSI/RS485/RS422 (5V,24V) 1V~~正弦波信號 4-20MA電流信號 0-10VDC 電阻多種形式

磁帶磁性穩定,使用壽命長,10年不丟磁

防護等級高:IP67,可直接工作于油,水,100度高溫等惡劣環境

安裝要求:

ME- 線纜走向必須和動力線分開以減小串入噪聲

輸入電源 : 電壓允差不能超過 +/- 5%. 波紋不超過 50 mV

電氣干擾的抑制 : 供電電壓不超過額定值的 +/- 5v 波紋電壓不超過 50 mV

帶 RC 網絡的 AC 扼流圈 , 例如 0.1 微法 /100 歐姆，安裝自由輪二極管到 DC 線圈， 安置 RC 抑制電機和它的斷路線圈 ( 在電機端子盒中 ) 為電子裝置提供額外的電力
