一、用途
　　DRO系列光柵數顯系統主要應用于直線位移的測量，可實現位移量的精確顯示和自動控制，廣泛用于機床加工和儀器的精密測量。
　　1.數顯表的通用功能：清零；預置數；自動分中；公英制轉換；絕對坐標/相對坐標/200組用戶坐標顯示轉換；停電記憶；200點輔助零位功能；尋找機械原點；線性誤差修正；睡眠開關。
　　2.機床數顯表加工功能：計算器功能；圓周分孔；斜線分孔；斜度加工；圓弧加工；車床功能；EDM輸出；矩形內腔漸進加工；數字過濾；直徑/半徑顯示。

二、數顯表型號與功能
　　DRO-2G  通用功能2坐標磨床專用數顯表

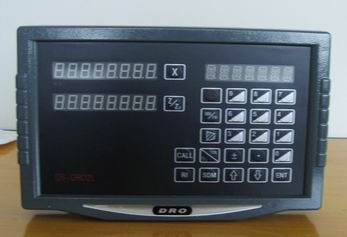

　　DRO-2L  通用功能2坐標車床專用數顯表
　　DRO-2M  多功能2坐標銑床專用數顯表
　　DRO-3M  多功能3坐標銑床專用數顯表
　　DRO-3E  通用功能3坐標電火花成型機床專用數顯表
三、數顯表技術參數

　　1、電壓范圍：AC 80V～260V/50HZ～60HZ

　　2．功耗：25VA

　　3．坐標數：二坐標，三坐標

　　4、顯示：帶符號7位顯示（兩軸或三軸）數據信息窗采用八位米字顯示符號輸出

　　5、倍頻數：4X

　　6．顯示箱允許輸入信號：TTL方波

　　7．允許輸入信號頻率：＞100KHZ

　　8．長度分辨率10μm、5μm、2μm、1μm、0.5μm

　　9．操作鍵盤：輕觸鍵盤

　　10.光柵尺:柵距為0.02mm、0.01mm，供電電源為+5V，輸出兩路相差90°的TTL方波信號

四、安裝條件

　　1.數顯表能在0℃～+40℃的環境下工作。不得暴露在烈日或高溫。

　　2.遠離高電壓、大電流、強磁場的設備，光柵尺信號電纜線盡量遠離電源線。

　　3.避免金屬屑、油、水等進入數顯表注意防塵防潮；不要將本裝置安裝在震動較大或不穩固的工作臺上。

　　4.環境溫度在+40℃時，空氣的相對濕度不超過50%，較低溫度時允許有較大相對濕度，由于溫度變化產生的凝露應采取特殊的措施。

五、外型及安裝尺寸

　　1.外型尺寸:308×194×80

　　2.安裝尺寸

注意：使用線夾將電源線、信號線夾起，避免拌倒人。

     安裝高度為操作者操作絕對高度1350mm。

安裝組合附件

　由于各種機床結構、工作環境不同，傳感器的安裝沒有統一的標準，為了兼顧各種機床的安裝，本公司特制作各種組合附件供廣大用戶選用，有傳感器罩殼、安裝鋁條、數顯表安裝架、角鋁、安裝鋁板等

六、安裝組合附件

　　由于各種機床結構、工作環境不同,傳感器的安裝沒有統一的標準,為了兼顧各種機床的安裝,本公司特制作各種組合附件供廣大用戶選用,有傳感器罩殼、安裝鋁條、數顯表安裝架、角鋁、安裝鋁板等.

     該數顯表廣泛使用于車床、銑床、磨床、線切割、搖臂鉆、電火花、鏜床、龍門鏜銑等各類機加工機床，有利于提高加工效率和加工精度。
