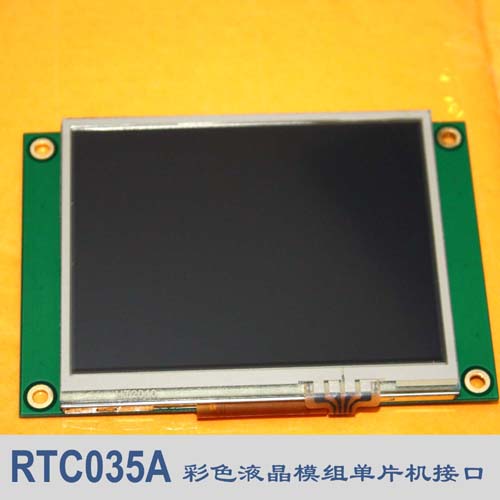

RTC035A03是一個文字與繪圖模式的3.5寸TFT（320×240）點陣液晶模組，提供8位或16位8080/6800總線接口，方便MCU連接控制，可結合文字或2D圖形應用，采用LED背光設計，軟件對背光亮度調節功能，內建簡體中文字庫（GB2312），支持2D的BTE引擎，同時建幾何圖形加速引擎，如畫面旋轉功能、卷動功能、圖形Pattern、雙層混合顯示和文字放大等等，這些功能將可節省用戶在TFT屏應用的開發時間，并且提升MCU軟件的執行效率。



模塊內置TFT控制器和驅動器；

提供外部8位或16位8080/6800總線接口，方便MCU連接控制；

中文簡體字庫（GB2312）

內部控制器包含顯示緩存，無需外部顯示緩存,

包含觸控芯片，無需外部使用AD7843；預留觸摸屏接口.

BTE功能，可用于處理大量圖形資料轉換

軟件調控背光亮度調節功能；

提供基本的GUI繪圖函數（包括繪點、畫線、畫圓、畫矩形框等）；

文字和繪圖兩種混合顯示模式；

帶觸摸屏；

背光亮度軟件調節

簡體中文字庫（GB2312）

320×240點陣；3.5inch

色彩深度256 / 4K / 65K色；

MCU界面：8-bits或16-bits的8080/6800系列；

DDRAM記憶體：230KB；

10KB 字型ROM（8x16 dots ）及支援標準ISO8859-1/2/3/4；

支援1倍到4倍字型放大（垂直和水平）；

文字垂直旋轉模式功能；

支援水平和垂直區域卷動；

2D Block Transfer Engine（BTE）功能；

文字游標功能，提供32X32 pixel 的圖形游標功能；

256個使用者自訂8x16 字元符號；

32個使用者自建8x8 pixels 圖形Pattern；

工作電壓：3.3V

視域:70.08 x 52.56 mm

外型尺寸:92.9 x 63.9 x 8.5 mm

背光:LED

亮度:250 nits

工作溫度:-20°C to 70°C

儲存溫度:-30°C to 80°C

目前該方案廣泛應用于醫療、安防、儀表、工控設備、數控設備，紡織機械,無紙記錄儀等。
