控制柜裝配的革命性變化,使接線變得異常簡單
1、簡介

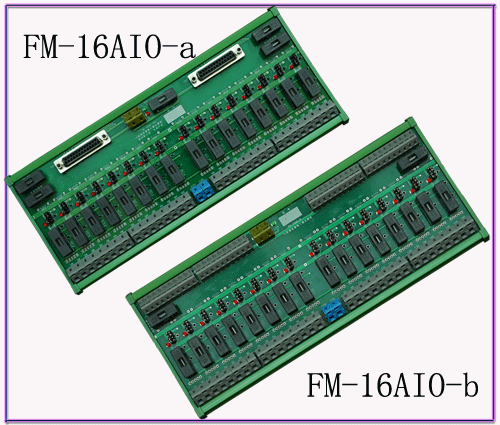

FM-16AIO-A(B) 16路多功能模擬量輸入輸出模塊(端子板),可用來對來自現場的各種模擬信號進行轉接,主要用于各類傳感器、變送儀表、調節閥、電動門等設備的連接。主要是配合DCS模擬量輸入輸出卡或PLC模擬量輸入輸出模塊使用。
2、技術指標
通道數 |
16 |
|
信號類型 |
模擬量輸入輸出 |
|
隔離型式 |
無隔離 |
|
驅動能力 |
單路最大3A(DC24V) |
|
供電電源 |
DC24V |
|
LED指示 |
電源:綠\保險熔斷:紅 |
|
回路保險 |
便捷拔插式 |
|
內部接口 |
a型:D-SUB 25P母頭\b型:彈簧端子 |
|
外部接線 |
彈簧端子 |
|
PLC模塊供電 |
DC24V 3A |
|
測試端口 |
測試孔加專用測試接口,免拆線測電流 |
|
工作溫度 |
0℃~60℃ |
|
安裝形式 |
通用35mmU型導軌安裝 |
|
外形尺寸 |
282*125mm |
| |
3、使用說明
主要功能
信號傳輸、回路供電、模塊供電; 輸入輸出型式:通過跳線可拼接出各種電壓、電流、電偶、電阻等信號輸入和電壓、電流信號輸出,可配合各種熱電偶、熱電阻、兩線制變送器、三、四線制變送器、單元儀表和閥門******、電氣轉換器等設備。 接駁熱電偶時可配備外部補償電阻。 指示:紅色LED作為保險熔斷報警指示; 保護:電源回路采取了過壓、過流、電流輸入反接保護措施;各回路均配備方便拔插的保險,兼具電源開關功能; 板上有測試孔,采用獨到的不拆線測量信號電流技術,測試過程信號不中斷; 接線:A型輸入側為標準D-SUB 25P母頭接插件,B型輸入側為快速?gòu)椈啥俗樱敵鰝?cè)均為大功率快速?gòu)椈啥俗印?
接線端子說明
內部接線端 |
外部接線端 |
端子 |
DB插針 |
功能定義 |
端子 |
DB插針 |
功能定義 |
端子 |
功能定義 |
端子 |
功能定義 |
1L+ |
DB1-1 |
1組電源正端\補償電阻(Link1選連) |
2L+ |
DB1-11 |
2組電源正端(Link3選連) |
1A |
第1路輸出/入+ |
1B |
第1路輸出/入- |
A1 |
DB1-2 |
第1路輸入/出+ |
B1 |
DB1-12 |
第5路輸入/出+ |
2A |
第2路輸出/入+ |
2B |
第2路輸出/入- |
A2 |
DB1-3 |
第1路輸入/出- |
B2 |
DB1-13 |
第5路輸入/出- |
3A |
第3路輸出/入+ |
3B |
第3路輸出/入- |
A3 |
DB1-4 |
第2路輸入/出+ |
B3 |
DB1-14 |
第6路輸入/出+ |
4A |
第4路輸出/入+ |
4B |
第4路輸出/入- |
A4 |
DB1-5 |
第2路輸入/出- |
B4 |
DB1-15 |
第6路輸入/出- |
5A |
第5路輸出/入+ |
5B |
第5路輸出/入- |
A5 |
DB1-6 |
第3路輸入/出+ |
B5 |
DB1-16 |
第7路輸入/出+ |
6A |
第6路輸出/入+ |
6B |
第6路輸出/入- |
A6 |
DB1-7 |
第3路輸入/出- |
B6 |
DB1-17 |
第7路輸入/出- |
7A |
第7路輸出/入+ |
7B |
第7路輸出/入- |
A7 |
DB1-8 |
第4路輸入/出+ |
B7 |
DB1-18 |
第8路輸入/出+ |
8A |
第8路輸出/入+ |
8B |
第8路輸出/入- |
A8 |
DB1-9 |
第4路輸入/出- |
B8 |
DB1-19 |
第8路輸入/出- |
端子 |
功能定義 |
端子 |
功能定義 |
1M |
DB1-10 |
1組電源負端\補償電阻(Link2選連) |
2M |
DB1-20 |
2組電源負端 |
9A |
第9路輸出/入+ |
9B |
第9路輸出/入- |
端子 |
DB插針 |
功能定義 |
端子 |
DB插針 |
功能定義 |
10A |
第10路輸出/入+ |
10B |
第10路輸出/入- |
3L+ |
DB2-1 |
3組電源正端\補償電阻(Link4選連) |
4L+ |
DB2-11 |
4組電源正端(Link6選連) |
11A |
第11路輸出/入+ |
11B |
第11路輸出/入- |
C1 |
DB2-2 |
第9路輸入/出+ |
D1 |
DB2-12 |
第13路輸入/出+ |
12A |
第12路輸出/入+ |
12B |
第12路輸出/入- |
C2 |
DB2-3 |
第9路輸入/出- |
D2 |
DB2-13 |
第13路輸入/出- |
13A |
第13路輸出/入+ |
13B |
第13路輸出/入- |
C3 |
DB2-4 |
第10路輸入/出+ |
D3 |
DB2-14 |
第14路輸入/出+ |
14A |
第14路輸出/入+ |
14B |
第14路輸出/入- |
C4 |
DB2-5 |
第10路輸入/出- |
D4 |
DB2-15 |
第14路輸入/出- |
15A |
第15路輸出/入+ |
15B |
第15路輸出/入- |
C5 |
DB2-6 |
第11路輸入/出+ |
D5 |
DB2-16 |
第15路輸入/出+ |
16A |
第16路輸出/入+ |
16B |
第16路輸出/入- |
C6 |
DB2-7 |
第11路輸入/出- |
D6 |
DB2-17 |
第15路輸入/出- |
電源端子 |
C7 |
DB2-8 |
第12路輸入/出+ |
D7 |
DB2-18 |
第16路輸入/出+ |
1 |
PS1電源 DC + |
F0 |
內側供電總保險 |
C8 |
DB2-9 |
第12路輸入/出- |
D8 |
DB2-19 |
第16路輸入/出- |
2 |
PS1電源 DC - |
F1~F16 |
回路保險 |
3M |
DB2-10 |
3組電源負端\補償電阻(Link5選連) |
4M |
DB2-20 |
4組電源負端 |
COM |
公共端 |
PORT1~16 |
測試端口 |
注: DB1-1 根據需要短接Link1,DB1-10 根據需要短接Link2,DB1-11 根據需要短接Link3; DB2-1 根據需要短接Link4, DB2-10 根據需要短接Link5,DB2-11 根據需要短接Link6; 當模板配接熱電偶傳感器時,如果需要外部補償,可根據客戶要求配補償電阻(PT100),此時Link1 、Link2或Link4 、Link5不能短接。
跳線說明
采用板上跳線選擇每一路的接線型式和輸入輸出信號類型,每一路可任意設置成模擬輸入或輸出。配變送器可選用不同電源供電方式:模塊內部供電二線制儀表或板上供電二、三、四線制儀表,獨立供電的三、四線制儀表。可配熱電偶、熱電阻、電壓、電流信號。輸出支持電流或電壓信號。
常用接線
_clip_image001_0001.gif)
4、特殊用法說明
1、內側總保險F0用于內部供電端子1L+\1M(DB1-1\DB1-10)、
2L+\2M(DB1-11\DB1-20)、3L+\3M(DB2-1\DB2-10)、4L+\4M(DB2 -11\DB2-20)保護,該端子可為PLC模塊或儀表提供電源。
2、每個回路裝有保險保護,既可以保護電源系統,又可代替配電開
關,檢修時可取下保險代替拆線。
3、配備測試端子免拆線測試回路信號電流。V-C用于測電壓(C為負端),I-C用于測電流(C為正端)。
4、R1~R16,加配250Ω標準電阻可將電流信號4~2mA轉換為電壓信號1~5V。 |
