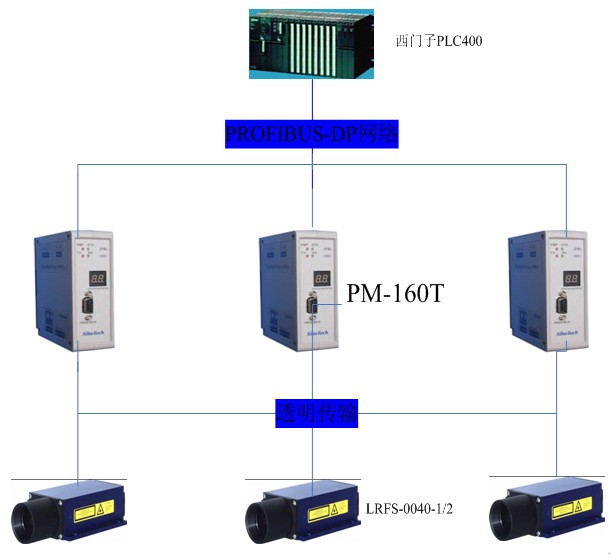

PM-160T應用案例 ——將用戶自定義協議的RS232設備接入西門子PLC控制系統現場應用：PM-160T（RS232/RS485/RS422轉Profibus-DP網關）應用于江蘇宿遷南鋼金鑫軋鋼有限公司的PLC控制系統，在該系統中，西門子PLC（S7-400）作為Profibus-DP主站，用戶測距儀器LRFS-0040-1/2為具有開放協議的RS232接口設備，PM-160T作為這兩者之間的橋梁，實現PLC對RS232設備的監控及數據采集。系統要求：通過西門子S7-400PLC監控10臺測量鋼片間隔距離儀器LRFS-0040-1/2的數據。系統實現：根據用戶現場要求，每臺PM-160T連接一臺客戶測距儀器，PM-160T的Profibus-DP端接入Profibus-DP總線網絡，PM-160T的RS232端口與測距儀的RS232端口連接（按照面板或者說明書指示接線），然后將測距儀的運行參數數據通過PM-160T映射到S7-400PLC的輸入輸出映射區，實現客戶一臺PLC對現場10臺測距儀設備的實時監控。系統結構圖如下所示：

 其中： PM-160T：應用廣泛，凡具有RS485/RS232/RS422接口的設備都可以使用本產品實現與現場總線PROFIBUS-DP的互連；應用簡單，可在短時間內實現連接通信，該模塊的串行口通信端口是完全透明的，不帶任何協議，用戶可以依照實際情況應用。 LRFS-0040-1/2：RS232通信接口，串口通信波特率為9600，數據位為8位，無奇偶校驗，停止位為1，通信協議為ASCII。LRFS-0040-1/2是一個激光測距儀，可測量的距離范圍：0.1米～100米。 PM-160T配置（GT-123配置軟件）：按照客戶設備要求配置，串口波特率為9600，數據位為8位，無奇偶校驗位，停止位為1，通信接口為RS232口。
