加拿大Geonics公司是專門研制和生產時間域電磁儀的專業公司，共有近20種時間域電磁測量儀，應用于各種不同目的和場合，在世界上享有很高聲譽。該公司自1978年研制和生產瞬變電磁儀以來，已更新?lián)Q代多次，目前在市場上銷售的PROTEM47、PROTEM47HP（井下探水系統），PROTEM57-MK2和PROTEM67瞬變電磁儀占據著世界上該類儀器的很大市場份額。2003年至2007年4月，國內用戶通過我公司已訂購9套PROTEM47，14套PROTEM47HP,20套PROTEM57-MK2和18套PROTEM67以及兩套BH43-3鉆井瞬變電磁儀。Geonics公司的售后服務中心也設立在我公司。

 PROTEM瞬變電磁儀的主要特點：

●  三分量同時觀測，有30個觀測道。
●  關斷時間短信息量大：關斷時間是瞬變電磁儀的重要技術指標之一，關斷時間長，將失掉淺層信號，減弱二次場強度，直接影響探測效果。PROTEM47關斷時間可短至0.5μv.關斷時間取決于發射機性能、發射電流大小和發射線圈尺寸。
●  分辨率高，動態范圍大：由于瞬變電磁場從早期到晚期的變化幅度從n×10⁵μv到0.nμv。達6個量級，所以要求信號分辨率和動態范圍都要高。PROTEM的信號分辨率為24位，系統分辨率為29位，動態范圍達175dB。
●  信噪比高：PROTEM瞬變電磁儀采取多種措施提高信噪比，包括壓制工頻干擾，采用“聰明疊加”技術和提高重復率等等。重復率是指1秒之內能發射多少個雙極性脈沖。PROTEM的重復率為237.5HZ-0.25HZ，即4.2ms-25ms,可選。因此它在30秒觀測時間內可以發射14,250-2,400個脈沖信號和接收到同樣多的瞬變電磁信號。如果重復率為25HZ－0.416HZ，即40ms-24,000ms,它在30秒觀測時間內僅能發射和接收到1,500個－0.083個信號，也即在相同的觀測時間內前者比后者的信噪比高10倍。
●  觀測裝置靈活  ：瞬變電磁法有五種野外觀測裝置，它適用于不同的勘探目標和深度。這五種裝置是：①重疊回線,②中心回線,③偶極④大定回線外，觀測⑤大定回線內觀測。前三種裝置適合淺層勘探，后兩種適合深層勘探。由于PROTEM瞬變電磁儀采用發射和接收分離結構，所以除重疊回線裝置外，它適合其它四種裝置。但如果采用發射和接收一體化裝置，則僅適合重疊回線裝置，當采用其它四種觀測裝置時，就必須把接收線圈中的微弱瞬變場信號、用一條較長的信號電纜傳輸給接收機，從而帶進不可預測的干擾。
● 勘探深度大：瞬變電磁法勘探深度H，由下式近似表達，
　　H=0.55(Mρ/RmN)^1/5

M=IS為發射磁矩（I為發射電流，S為發射線圈面積），ρ為大地平均電阻率值，RmN為取決于儀器信號比和抗干擾能力的最小可分辨信號值。可見在S和ρ一定的情況下，勘探深度H取決于發射機的最大輸出電流I，而I又取決于發射機的最高輸出電壓。在淺層勘探時，發射磁矩M對任何型號的瞬變電磁儀都不是問題；但在深層勘探時，由于要采用大面積（S）發射線圈，電阻值大，因此要獲得大的發射電流I，就必須應用高輸出電壓的發射機。PROTEM應用的大功率發射機TEM67和加強型TEM67，其發射電壓高達150V和240V，因此在大面積（S）發射線圈情況下，也能輸出很大的發射電流值。如果發射機的最高輸出電壓只有100V，那就很難用于深層勘探。
●  穩定性高，工作溫度寬：穩定性包括觀測的重復性和儀器故障率。PROTEM的觀測重復性為100%，儀器故障極低。PROTEM工作溫度范圍為-40℃－+60℃，在任何季節，任何地區均可順利地進行觀測；如果工作溫度范圍很窄，那就只能在合適的季節或合適的地區進行野外觀測。

二、PROTEM瞬變電磁儀主要應用領域

●在地面探測含水層，斷層含水性，煤層結構和陷落住；

●在井下探測采區內部和外圍以及掘進頭前方的儲水結構；

●探測良導性礦體埋深和產狀，探測蘊礦構造；

●探測老窯及其含水性；

●工程勘探和環境勘探。

●  TEM47，最大勘探深度150m，統稱PROTEM47

●  TEM57-MK2，最大勘探深度500m，統稱PERTEM57
●  TEM-67，最大勘探深度1000m-1200m，統稱PROTEM67
●  加強型TEM67,最大勘探深度2000m
●  TEM47Hp，井下探水，探測距離100m-120m，統稱加強型PROTEM47HP

●  BH43-3鉆井內三維瞬變電磁儀，可在2,000m深鉆孔內工作，探測半徑120m

1．PROTEM數字接收機
它是上述六種瞬變電磁儀共用的接收機

圖1　PROTEM接收機

PROTEM接收機具有24位瞬時分辨率，29位系統分辨率，270KHz 帶寬，微秒級的30個采樣門和XYZ三分量同時觀測等特點，是時間域電磁系統的最佳選擇。
技術指標：
●  觀測值：三分量感應磁場的衰減比，nv/m2
●  電磁傳感器：空心線圈
●  道數：用單道接收線圈順序測量或用三分量接收線圈同時測量
●  時間門：在兩個量級時間軸上20個門測量，或三個量級時間軸上30個門測量
●  信號分辨率：24位，包括1個符號位，系統分辨率29位
●  基本頻率：0.3，0.75，3，7.0，30，75，285Hz（60Hz工頻時）
            0.25，0.625，2.5，6.25，25，62.5，237.5Hz（50Hz工頻時）
●  積分時間：0.5，2，4，8，15，30，60和120秒
●  顯示器：240×64點液晶顯示
●  數據管理：固態存儲3300套數據，RS232輸出
●  同頻：參考電纜同步或高穩定性石英鐘同步
●  工作溫度：-40℃—+60℃
●  電源：12V可充電電源，可連續工作8小時
●  重量：15Kg
●  體積：34×38×27cm

1）TEM47發射機
   是最小、最輕便的發射系統，關斷時間極短，可探測近地表異常。PROTEM47（PROTEM接收機配以TEM47發射機）經常用于淺部幾米到150m深的探測。在這種模式下，可用單匝5m×5m到100m×100m發射線圈，關斷時間可短至0.5μs，從而獲得最高的淺表分辨率。也可采用多匝發射線圈。
   TEM47采用參考電纜同步，可滿足淺部探測對高精度同步的要求。無論在那種情況下，PROTEM47都使用高頻接收線圈。該接收線圈的帶寬足以捕捉最早期的瞬態衰減信號。當PROTEM47用于剖面測量時，采用8匝5m×5m移動式發射線圈，2.5A發射電流時，發射磁矩為500Am。在基頻75Hz、20-30個測量門時，該模式便成為最佳的淺部勘探的斯陵格蘭姆電磁系統。
技術指標：
●　電流波型：偶極方波，正、負方波之間可設置50%占空系數
●  基本頻率：30，75，285Hz，(60Hz工頻時)
               25，62.5，237.5Hz，（50Hz工頻時)
●  關斷時間：40×40m發射線圈，3A發射電流時，2.5μs
●  發射線圈尺寸： 5m×5m（8匝）到100m×100m（單匝）
●  輸出電壓：0到9V連續變化，最大發射電流3A
●　同步：電纜同步
●　工作溫度：-40℃—+60℃
●  電源：12伏可充電電瓶，在2A輸出時可連續工作5小時；加強型TEM47HP供電電源為24伏或36伏，最大發射電流10A
●　 重量：5.3Kg
●　 尺寸：10.5×24×32cm

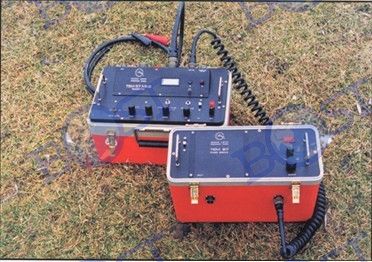

TEM57-MK2是TEM57的升級型，與PROTEM數字接收機搭配使用，便構成PROTEM57瞬變電磁系統。TEM57-MK2在內部電源供電時發射功率達1500W，是一種非常輕便的中功率時間域電磁發射機。內部電源電壓18—60V可變，可與發射線圈實現最佳匹配。如使用外部電源，發射功率可達3800W，電壓可達160V。
   TEM57-MK2是一種完美的中功率發射機，勘探深度達500m。
   可自動顯示關斷時間。配備短參考電纜、輕便發射機和三維接收線圈的TEM57-MK2，可圈定深至250m－300m的形態復雜的構造和礦體。如果采用晶體同步和大發射線圈，它可圈定埋深至500m的礦體和目標體。通過反演解釋，可給出礦體的電導率、傾角和延伸等參數。

技術指標：
●  電流波型：偶極方波，占空系數50%
●  基本頻率：3，7.5，30Hz（功率傳輸線為60Hz時）
                 2.5，6.25，25Hz（功率傳輸線為50Hz時）
    如果用電纜同步，可以達到1Hz以下的基頻
●  關斷時間：20到115μs，依賴發射線圈尺寸，匝數和發射電流大小
●  發射線圈尺寸：單匝可任意尺寸，但最小電阻不應低于0.7歐姆，最大發射線      圈可到300×600m
●  輸出電壓：18伏—60伏連續可調，當外接電源時可達180伏
●  同步：電纜或高穩定性晶體同步
●　輸出電流：最大28A
●  工作溫度：-40℃—+60℃
●　關斷時間顯示：自動顯示關斷時間
●　電源：1800瓦，110/220V單項發電機供電或2－6個12伏電瓶直流供電
●　防護：電和電磁防護
●　重量：15公斤
●  尺寸：43 x 25 x 25 厘米

這是大功率發射機，它是在TEM57-MK2發射機基礎上加一個功率模塊，構成TEM67發射機。這就是說，增加一個功率模塊并配備一臺5,000W發電機，就可將TEM57-MK2升級為TEM67。反之，如果對某些勘查任務而言無需TEM67發射機，只用TEM57-MK2，便可大大減輕重量。TEM67的輸出電壓18-150V連續可調用，可自動顯示關斷時間。
   配備三維接收線圈的PROTEM67，是一種理想的探測深部高導礦體，蘊礦構造，含水構造以及其它地質目標體的最佳瞬變電磁法儀器，其勘探深度可達1,000m－1,2000m。

技術指標：
●　電流波型：偶極方波，占空系數50%
●　基本頻率：0.3，0.75，3，7.5，30Hz（功率傳輸線為60Hz時）
               0.25，0.625，2.5，25Hz（功率傳輸線為50Hz時）
●　關斷時間：20到750μs，依賴于發射線圈尺寸，匝數和發射電流大小
●　輸出電流：最大28A
●　輸出電壓：18到150伏連續可調
●　同步：高穩定性晶體同步
●　工作溫度：-40℃—+60℃
●　電源： 5000W， 220伏，50Hz，單項發電機
●　重量：15公斤
●　尺寸：43 x 25 x 25 厘米

加強型TEM67發射機是在TEM57-Mk2發射機上連接兩個TEM67功率模塊，發射電壓可高達240v，最大發射電流28A，所以可利用大尺寸或大有效面積發射線圈，以達到更大的勘探深度。下表是TEM67和加強TEM67發射功率的對比表，可見在發射線框尺寸2000m×2000m情況下（相當2000m勘探深度）加強型TEM67的發射磁矩M（I×S）可高達36363636A m2，。如果選擇發射圈電阻值為1,65歐姆/公里，則加強型TEM67發射機的發射電流可達到18.2A,發射磁矩M=72727272Am2 ， 此時的信噪比可以高倍。



TEM47HP是TEM47的加強型，是在TEM47的基礎上加大發射功率，使發射電壓高達36V，最大發射電流達10A。TEM47HP主要用于煤礦井下或隧道開掘中的水情探測和斷層探測。
     由于井下空間窄小，所以發射線圈是由絕緣材料做成帶凹槽的、可調節角度的方形骨架（尺寸視巷道空間大小而定，一般為1.5m×1.5m或2m×2m）,發射線圈嵌入凹槽之內。發射線圈匝數一般為80匝或64匝。發射線匝有效面積S為180㎡或 256㎡。

技術指標：
●  電流波型：偶極方波，占空系數50%
●  基本頻率：30，75，285Hz（功率傳輸線為60Hz時）
              25，62.5，285Hz（功率傳輸線為50Hz時）
●  關斷時間：取決發射線圈有效面積S及發射電流A
●  發射線圈尺寸：1.5m×1.5m(80匝)或2m×2m（64匝）
●  輸出電壓：0－12V  24V或36V
●  最大輸出電流：10A
●  同步：電纜同步
●  工作溫度：-40℃—+60℃
●  電源： 內置12V，外接12V或24V
● 　重量：6公斤
●　尺寸：43 x 25 x 25 厘米

井中三分量瞬變電磁儀探頭BH43-3與位于地面的發射系統和PROTEM接收機共同組成鉆井中瞬變電磁儀。在地面布設500m×500m的發射線圈便可獲得2000m深鉆孔，200-300m半徑內的礦產資源、水文地質和地質結構等諸多方面信息。
   沿鉆井探測的空間分辨率為1m。井中觀測點間距根據要求分辨出的目標體大小而定。
BH43-3是三分量、寬頻帶的井中探頭，能有利地壓制高壓線和其它干擾源的干擾。
    BH43-3配有專用軟件包，可編輯、顯示和解釋測量數據。井中電纜和絞車可在國內配置。

技術指標：
●  傳感器：三個互相垂直的線圈（一個軸向，兩個徑向）
●  傳感器有效面積：軸向線圈：10000m2；徑向線圈： 2500m2
●  傳感器前置放大器諧振頻率：10KHz
●  傳感器旋轉角校正：用兩個互相垂直的傾角儀，改正范圍：±1℃—±80℃        （自垂直軸算起）
●  工作溫度：-30℃—±80℃。
●  電源：密封可充電鎳鎘電池，可連續工作40小時。
●  控制箱：用于通道選擇，探頭和PROTEM接收機之間的阻抗和增益匹配（將三個傳感器的有效面積按100m2歸一化）；帶有超低頻濾波器。
●  電纜：雙芯屏蔽電纜，聚氨脂外皮，keular高強度外護膜，直徑5.6m，重40Kg/km，抗拉強度500kg。
●  重量：傳感器，9.5kg   控制箱：1.5kg。
●  尺寸：傳感器，直徑3.8cm，長234cm
              控制箱，22×13.5×8cm。

實例1：地質結構和活斷層探測
利用PROTEM57-MK2在福州郊區一強干擾環境下，獲得了清晰的地質結構和活動斷層圖象（圖8）。
時間：2002年1月
環境：高壓線正好在側線上方
（如右場景圖）
儀器：PROTEM57-MK2。
野外測量：發射裝置為100×100m的
          回線，回線內垂直構造走
          向布置了三條剖面，測量點距10m。

                                                                                                                    圖7　野外施工現場
探測結果如下圖：

                                 圖8　福州市郊八一水庫地下電性結構
                              （根據中國科學院地質和地球物理研究所 白登海資料）

實例2：峰峰煤礦梧桐莊礦井下探測儲水構造的剖面布置

                                            圖9　PROTEM探測剖面位置

圖10, 圖11, 圖12和圖13是在梧桐莊井下探測儲水構造的瞬變電場場響應曲線

和井下觀測裝置布置圖：

                          圖10 　偶極觀測裝置的瞬變電磁場響應曲線

瞬變場響應曲線是是判斷異常的最重要依據。上圖給出的是偶極觀測裝置的瞬變場響應曲線，剖面中部的強異常是最可能含水的地方。圖中由上向下表示從早期道到晚期道的響應（共30道），反映了沿剖面從淺到深的異常分布情況。

                                        圖11　井下偶極觀測裝置的布置　

                           圖12　中心觀測裝置的瞬變電磁場響應曲線

上圖給出的是中心觀測裝置的瞬變場響應曲線，剖面中部也有強異常，是最可能含水的地方。晚期道異常明顯。

中心方式觀測裝置如下圖所示：

                                 圖13　　井下中心方式觀測裝置和布置



圖14是根據圖10的瞬變場響應反演的梧桐莊煤礦某采區的地下儲水構造：

                 圖15　剖面布置圖
                           儀器：PROTEM 67；發射電流13A； 發射框邊長640m×560m.
                           資料來源：石昆法(2002)

                        圖16  梧桐莊礦陷落柱的探測結果（陷落柱含水為低阻區）

 實例4： 煤層地質構造探測

                   山西晉城某煤礦煤層地質構造的探測剖面

                             圖17　PERTEM瞬變電磁儀對煤層地質構造探測

上圖、中圖、下圖是位于測區西部、中部和東部的三條剖面。地表至100m左右的高阻層（紅色）是砂巖層，125m左右的低阻層（蘭色）是煤層，往下至300m的中阻層（綠色）是砂頁巖層。三條剖面中160m測點處的構造是逆掩斷層。

          圖18  利用PROTEM瞬變電磁儀對澳大利亞西部某金礦的探測剖面位置

     圖19　電阻率剖面圖（金礦賦存于高阻流紋斑巖（蘭色）之中，圍巖為較低阻的綠巖帶，中間以斷層相隔）。（根據中國地震局地質研究所　趙國澤等資料）

澳大利亞西部庫爾嘎底地區地下空洞PROTEM測量結果

                               圖21  瞬變場響應曲線

                         圖22  反演的電阻率剖面（圖中蘭色為地下采空區）


圖23  云南某錫礦瞬變電磁響應曲線　　         圖24  是據圖22反演的電阻率剖面。
（PROTEM57－MK2）　　　　                    （電阻率值小于350歐姆.米的區域礦帶)





                          已知硫化礦體
             圖25  是根據圖24 推斷的地質斷面（粗蘭線表示錫礦帶，它已被鉆探證實）
                                根據云南省有色地質調查院資料
