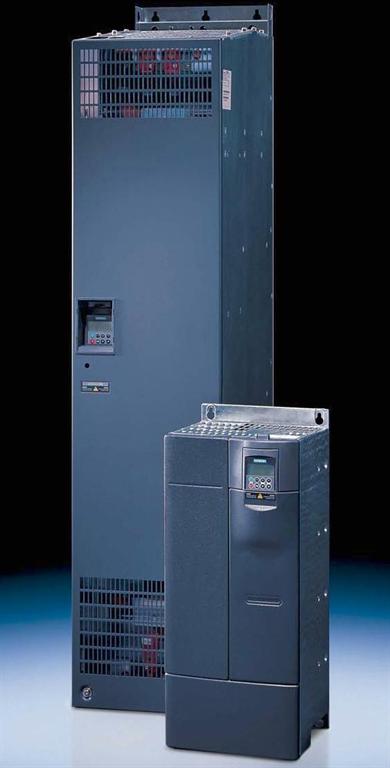

西門子MicroMaster440全新一代矢量型標準變頻器

 MicroMaster440是全新一代可以廣泛應用的多功能標準變頻器。它采用高性能的矢量控制技術，提供低速高轉矩輸出和良好的動態特性，同時具備超強的過載能力，以滿足廣泛的應用場合。創新的BiCo（內部功能互聯）功能有無可比擬的靈活性。

1.       主要特征:

200V-240V ±10%，單相/三相，交流，0.12kW-45kW；

380V-480V±10%，三相，交流，0.37kW-250kW；

矢量控制方式，可構成閉環矢量控制，閉環轉矩控制；

 高過載能力，內置制動單元；

三組參數切換功能。、

2.控制功能：

線性v/f控制，平方v/f控制，可編程多點設定v/f控制，磁通電流控制免測速矢量控制，閉環矢量控制，閉環轉矩控制，節能控制模式；

標準參數結構，標準調試軟件；

數字量輸入6個，模擬量輸入2個，模擬量輸出2個，繼電器輸出3個；

獨立I/O端子板，方便維護；

采用BiCo技術，實現I/O端口自由連接；

內置PID控制器，參數自整定；

集成RS485通訊接口，可選PROFIBUS-DP/Device-Net通訊模塊；

具有15個固定頻率，4個跳轉頻率，可編程；

可實現主/從控制及力矩控制方式；

在電源消失或故障時具有"自動再起動"功能；

靈活的斜坡函數發生器，帶有起始段和結束段的平滑特性；

快速電流限制（FCL），防止運行中不應有的跳閘；

有直流制動和復合制動方式提高制動性能。

2.       保護功能：

過載能力為200％額定負載電流，持續時間3秒和150％額定負載電流，持續時間60秒；

過電壓、欠電壓保護；

變頻器、電機過熱保護；

接地故障保護，短路保護；

閉鎖電機保護，防止失速保護；

采用PIN編號實現參數連鎖

技術參數：

輸入電壓和

功率范圍 恒轉距變轉距

200V至240V1AC±10%0.12kW至3KW0.12KW至4.0KW

200V至240V3AC±10%0.12kW至45KW0.25KW至45KW

380V至480V3AC±10%0.37kW至75KW0.55KW至90KW

500V至600V3AC±10%0.75kW至75KW1.5KW至90KW

輸入頻率 47至63HZ

輸出頻率 0HZ至650HZ

功率因數 ≥0.7

變頻器效率 96%至97%

過載能力 (恒轉矩)150%負載電流過載能力，5分鐘內持續時間60秒；或1分鐘內持續3秒200%過載

起動沖擊電流小于額定輸入電流

控制方式 矢量控制，力矩控制、線性V/F ；平方V/F(風機曲線) ；可編程V/F ；磁通電流控制 (FCC)、

低功率模式

PWM 頻率 2KHZ至16KHZ(每級改變量為2KHZ)

固定頻率 15 個，可編程

跳轉頻帶 4 個，可編程

頻率設定值的分辨率 0.01HZ, 數字

0.01HZ，串行通訊

10位模擬

數字輸入 3 個完全可編程的帶隔離的數字輸入；可切換為PNP/NPN

模擬輸入 2·0至10V, 0至20mA和 -10至+10V

·0至10V, 0至20mA

繼電器輸出 3個可設置為30VDC/5A(電阻性負載),250VAC/2A(感性負載)

模擬輸出 2個，可編程(0/4mA 至 20mA)

串行接口 RS485RS232

電磁兼容性 可選用EMC濾波器，符合EN55011A級或B級標準變頻器內置A級濾波器

制動 直流制動、復合制動、動力制動、集成制動器

保護等級 IP20

溫度范圍 CT-10℃至+50℃

VT-10℃至+40℃

存放溫度 -40℃至+70℃

濕度 相對濕度95%，無結露

海拔高度 海拔1000米以下使用時不降低額定參數

保護功能 欠電壓

過電壓

過載

接地故障

短路

電機失速防護

閉鎖電動機

電動機過溫 I2 t, PTC

變頻器過溫

 參數 PIN 編號保護
