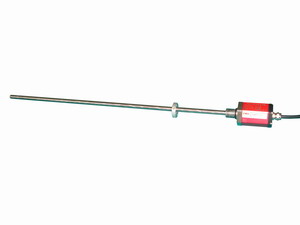

FWD-L系列磁致伸縮位移傳感器提供多種輸出模式，包括模擬量的電壓和電流，數字量的RS485等。數字量輸出信號可以提供多個位置和速度輸出。詳盡的多功能輸出模式，為客戶提供了更多的選擇。
FWD-L系列磁致伸縮位移傳感器可提供不同的安裝方式，分為內置式和外置式兩種。內置式適用于內置油缸安裝，測桿為304L不銹鋼壓力管。由于采用模塊組裝，現場更換敏感元件非常簡單，完全不用先撤液壓，過程快捷，大大減低停產時間。外置式可采用連接件形式置于運動部件的外部，具有安裝靈活方便的特點。
產品主要特點：非接觸式，永不磨損；高分辨率、高精度、高穩定性、高可靠性、響應時間快、工作壽命長；傳感器不用重新標定，也不用定期維護。
應用領域：
◆伺服氣、液壓油缸活塞位置反饋或預置
◆研磨機械位置反饋或預置
◆鑄鍛機床位移控制
◆注塑機模板定位與監測
◆木材加工定位控制
◆汽輪機氣阻閥門開度的檢測與控制
◆水輪機導葉開度的檢測與控制
◆其它機械定位和位移檢測等
參數：
測量數據 位置或速度
量程范圍 80,150,300,500,800,1000,1200,1500,2000,2200,2500,2800,3000,3500,4000,4500,5000（可根據用戶要求定制）
非線性誤差(±%FS) 0.05%FS；量程200mm以下最大誤差0.1mm
重復性誤差 ≤0.002%FS
分辨率 ≤0.02mm
遲 滯 ≤0.002%FS
溫度影響 ±50ppm/℃
工作電壓 +11VDC～+36VDC
工作電流： ≤10mA(隨量程的變化而增減)
工作溫度 T1:-25～+55℃, T2:-40～+85℃, T3:-50～+125℃
負載特性： 電壓輸出時最大負載電阻3kΩ
電流輸出時最大負載電阻600Ω
輸出形式 0～5V、1～5V 、0～10V、4～20mADC、RS485、SSI格雷碼（24位）
工作壓力 34MPa
電子倉外殼材料 鋁合金（用戶特殊指定可定制304不銹鋼結構）
測桿材料 OCr18Ni9(304)、316L不銹鋼（特殊定制）
連接形式 M18x1.5、M20x1.5、3/4-16UNF（英制）
引線方式 1、 直出電纜線（標準長度：3m，也可根據用戶要求定制）
2、 航空插頭（不適用于隔爆型產品）
3、 接線端子
外殼防護等級 IP67
|
