機床配套數顯光柵尺:線切割專用光柵尺、銑床專用光柵尺、磨床專用光柵尺、車床專用光柵尺、三軸

火花機專用光柵尺 光柵尺,直線光柵尺

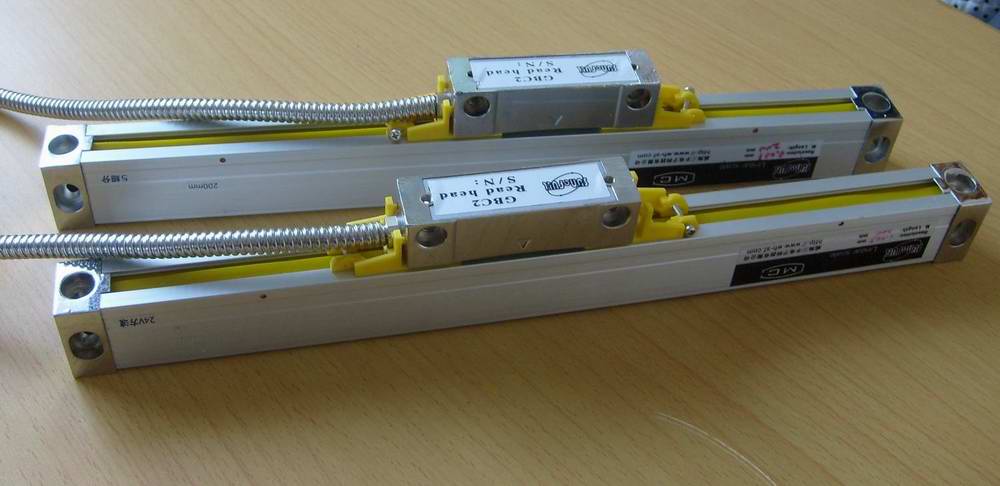

sunefull光柵尺：測 量  范 圍： 50mm～3000mm
測量 準確 度： ±6μm/m～±10μm/m
測 量  基 準： 光柵周期20μm的光學玻璃尺
光學測量系統： 透射式紅外線光測量系統，紅外線波長880nm
反 應  速 度： 60m/min(0.005mm)    25m/min(0.001mm)
讀數頭滑動系統：垂直式五軸承
輸 出  訊 號： TTL/EIA-422-A
訊號傳達周期： 20μm
供 應  電 壓： DC 5V±5%
采用最高優質的PU材料制造出耐油、高彈性及抗老化膠封。由工程師精心設計出最佳的閉合角度和最適

中的軟硬度，保證最佳的密封性能和最少的磨擦阻力。讀數頭滑動部分結構采用已被驗證為最可靠耐用

的五軸承設計，保證光學感應系統能長期穩定地在光柵尺上暢順滑行。
讀數頭滑動部分結構采用已被驗證為最可靠耐用的五軸承設計，保證光學感應系統能長期穩定地在光柵

尺上暢順滑行。
彈簧的幾何設計經過精確詳細的力學模型分析，并采用高級的德國制彈簧鋼材制造。確保光學感應系統

就是在高速的移動情況下，仍能緊貼在光柵尺上無跳動地滑行。
所有軸承均采用日本JIS 規格高精度軸承，保證滑行暢順，跳動量低，可靠耐用。
采用美國Honeywell公司的高效能AIGaAs 紅外線發光管為光源。訊號強而穩定，可靠性極高


磁柵尺：磁柵尺讀數頭
分辨率：0.025mm、0.01mm、5μm、1μm、0.5μm
輸出　：LINE-DRIVER、PUSH-PULL
線長　：1米、2米、10米
磁柵尺帶
磁柵尺精度：±10μm/m、±15μm/m、±30μm/m
磁柵尺長度：Max 32M
磁 間 距：1+1mm、2+2mm
磁柵產品優點
非接觸式測量，無背隙問題
高抗污染能力
安裝簡易，安裝允許誤差大
價格便宜
磁柵尺主要市場
金屬加工設備  建材機械　木工機械
