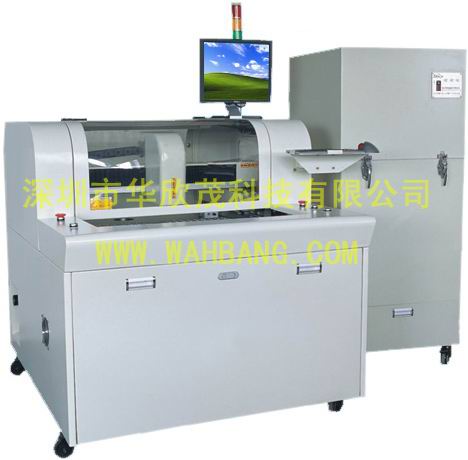

全自動曲線分板機

型號：PCB-360

PCB-360的優點：

PCB-360是一臺利用銑刀高速運轉將多連片方式的PCB板按預先編輯好的路徑分割的設備。取代了人工折斷、C-CUT或PUSH的切割瑕疵，提高產品質量，減少報廢率，本機采用人機界面WindowsXP作業系統，簡明而人性化的界面設計，自動切割路徑校正系統，高像素CCD程序制作及區塊程序和單步程序編輯及修改，兩平臺交互工作的PCB的上下料裝置，能有效地降低機器等待時間，從而達到理想的生產效率。

配置高像素CCD放大鏡頭，輔助程序示教及編輯功能，精度更高更精確，圖像更清晰。

自動MARK點定位校正系統，移動路徑有實時顯示和模擬路線跟蹤，顯示一目了然，自動對位校正功能，切割精度更高，PCB只要在3mm之內的范圍內放偏，機器視覺都可以進行自動路線校正，放寬了操作員在放板時精度的要求，大大提高了工作效率。

程序的左右工作臺復制、區塊復制、陳列、多角度連接板復制、單步跟蹤修改功能、區塊編輯修改功能，精確簡化了程序制作的時間，提高編輯效率。

大功率進口風機制作的吸塵器和10V的高電壓靜電消除裝置，吸塵效果更加理想，噪聲更小。

刀具壽命監測，銑刀切割一定距離后會自動上升和下降至另一段未切割的刀刃位置，上下距離及次數可根據刀刃長度設定，延長銑刀壽命。

透明的安全門設計，使加工過程一目了然，開門有急停和減速50%運行的兩種方式供不同的客戶選擇，急停是預防加工時的意外，提供一個安全檢查的操作環境。減速50%是為了在做程序的時候方便編程人員對加工過程的監視。

利用兩平臺連滑交換加工放置PCB基板，減少等待時間，提高產量。

同時提供進口和國產主軸，滿足不同的客戶需求。

技術參數：

工作臺面積:320mm×320mm
XYZ行程:700mm×360mm×60mm
導軌/絲桿:HIWIN
定位精度:±0.01mm
伺服系統:Panasonic進口伺服電機
切割速度:0~100mm/sec
主軸功率:高速變頻電機（400W），進口電機（350W）
主軸刀具:0.8~3mm
主軸轉速:2000~40000rpm/min(進口主軸：2000~60000rpm/min)
控制主機:ADLINK工控
切割功能:可執行直線、圓弧、圓的切割
粉塵處理:靜電消除器處理
集塵方式:下集塵和獨立集塵
集塵機尺寸:780mm×650mm×1600mm
電源功率: 三相AC380V 3.5KW

空氣壓力:5KG/cm²
機臺尺寸:1220mm×1400mm×1300mm
機臺重量:750KG
