一、小體積壓力變送器靈敏度高、精度高、抗過載能力強。采用進口傳感器
制造，傳感器和放大電路高度集成；采用壓鑄合金鋁表面噴漆殼體，電路零
點和增益無須調整；抗干擾能力強，耐酸堿，長期穩定可靠。
二、工作原理
3296S型小體積壓力變送器選用進口壓力芯片，敏感元件采用擴散或離子注
入等工藝形成電阻并連接惠斯通電橋，用微機械加工技術在電橋下形成壓力
敏感膜片。當壓力作用在膜片上時，電阻值發生變化并且產生一個與作用壓
力成正比的線性化輸出信號。我們在惠斯通電橋上加上直流電源，就會產生
一個直流電壓信號的輸出。經過二次轉換線路，實現兩線制4~20MA輸出。
三、功能特點
穩定性好，滿度、零位長期穩定性可達0.2%FS/年。在補償溫度0～70℃
范圍內，溫度飄移低于0.2%FS，在整個允許工作溫度范圍內低于0.5%FS。
具有反向保護、限流保護電路，在安裝時正負極接反不會損壞變送器
異常時送器會自動限流在35MA以內。
固態結構，無可動部件，高可靠性，使用壽命長
從風壓到水、油,泥漿，易堵塞物質都可以進行高精度的測量，
不受被測介質質量大小的影響。
安裝方便、結構簡單、經濟耐用。
四、技術參數
型號：3296S
量程范圍：-1Bar...1000Bar之間任何量程
接液材質：316不銹鋼
外殼材質：304不銹鋼
精度等級：0.5%

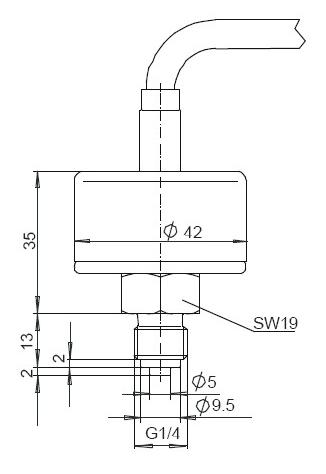

接口尺寸：M20*1.5 , G1/4 , G1/2 , 1/2NPT , 1/4NPT或
              者根據客戶要求
供電電壓:  24 VDC
輸出信號:  4...20mA
           0...10V（可選）
介質溫度：-40......100度
輸出信號連接：plug
              1m電纜（可選）
防護等級：IP65：plug輸出
          IP67：電纜輸出
