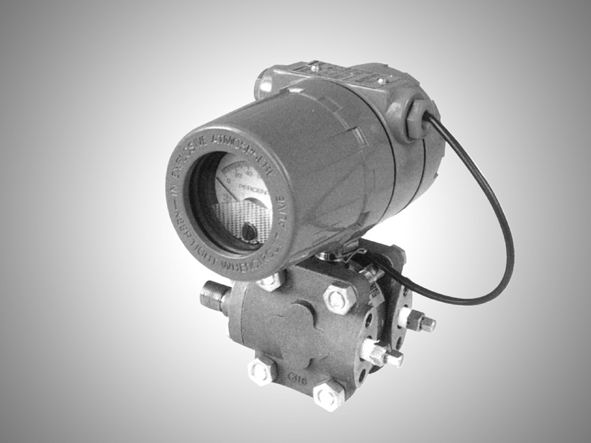

DS-YB3系列智能差壓變送器
1、 產品概述

DS-YB3系列智能差壓變送器的敏感元件是一個固態壓阻敏感芯片,在芯片和兩個波紋膜片之間充有硅油。被測差壓作用到兩端波紋膜片上,通過硅油把差壓傳遞到敏感芯片上,敏感芯片通過導線與信號處理電路相連接。該產品利用半導體硅材料的壓阻效應,實現差壓與電信號的轉換。由于敏感芯片上的惠新登電橋輸出的信號與差壓有著良好的線性關系,所以可以實現對被測差壓的準確測量,適用于石油、化工、電力、水文等管道各種氣體、液體的差壓測量
2、 產品特點
◇ 產品可在外部調節零點和滿度
◇ 經過了溫度補償和老化篩選,性能穩定可靠
◇ 激光焊接,全密封結構,外殼防護等級IP65
◇ 全不銹鋼結構設計,體積小巧中華兩情,安裝方便
◇ 傳感器為擴散硅壓阻式差壓傳感器,不銹鋼316L隔離膜片
3.、性能參數
|
量 程 規 格 |
|
量程編碼 |
0A |
02 |
03 |
07 |
08 |
09 |
10 |
12 |
13 |
|
單 位 |
KPa |
MPa |
|
測量范圍 |
0~35 |
0~70 |
0~100 |
0~200 |
0~350 |
0~700 |
0~1 |
0~2 |
0~3.5 |
|
正向允許過壓 |
70 |
150 |
200 |
400 |
700 |
1400 |
2.0 |
4.0 |
7.0 |
|
負向允許過壓 |
35 |
70 |
100 |
200 |
350 |
700 |
1.0 |
1.0 |
1.0 |
|
最大靜壓 |
≤20 MPa |
|
穩 定 性 能 |
|
|
最 小 |
典 型 |
最 大 |
單 位 |
|
精度 |
0~100 KPa |
|
0.25 |
0.5 |
±%FS |
|
200~3500 KPa |
|
0.25 |
0.5 |
|
零點溫度誤差 |
0~100 KPa |
|
|
