產品簡介

　　一、產品簡述

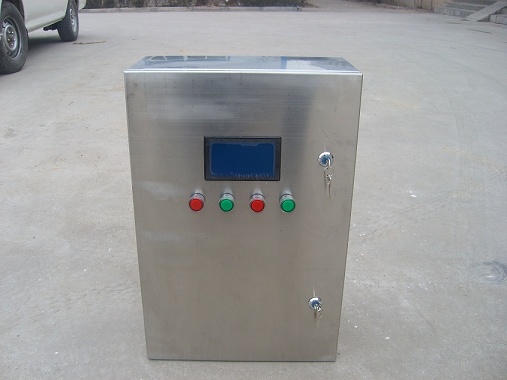

　　YG-SGZM系列微機型事故照明系列控制切換箱（屏）執行GB17945-2000及低壓電器IEC947，VDE0660，GB14048標準，采用IGBT器件及SPWM逆變技術和先進的智能CPU控制，可編程邏輯智能模塊（LOGO！）作為控制管理，結構簡單，性能可靠，正弦波穩壓穩頻輸出，自動切換，可與其它自動化設備聯動工作，維護簡便、工作無噪音、環保、帶載能力強，適用于電感性、電容性及綜合性負載，可過載120％正常工作，主要適用于電力、工礦、醫院、賓館、商場等行業的應急照明和事故照明。
　　
　　二、基本工作原理
　　正常工作時，交流供電供給常規照明，直流供電待機，當交流電源掉電后，立刻自動切換到直流逆變供電，啟動事故照明，同時發出照明控制切換動作信號。如果交流供電恢復正常，將立刻自動切除事故照明供電，恢復交流供電常規照明。智能模塊可對模塊本身及所配置設備進行定期自檢，如果有故障存在時，發出故障信號，無需運行人員定期操作試驗開關來判別系統切換運行正常與否。
　　
　　三、產品功能及特點
　　自動投入：交流供電失電后，直流供電自動投入逆變穩壓輸出。
　　手動投入：可手動選擇操作交流或直流供電的運行投入。
　　試驗操作：通過操作開關，模擬交流供電消失后自投直流逆變。
　　故障自診斷：每日上午十點鐘到十點零一分進行逆變器檢測，自動啟動直流逆變運行1分鐘，檢測時所帶負載不工作，自檢運行非正常時發出自檢故障信號，直至逆變器故障排除后信號自動復歸。
　　過載保護：負載大于1.2倍時動作時間約1分鐘，負載大于1.5倍時動作時間約1秒鐘。
　　旁路應急：常規照明穩壓輸出故障時可自動旁路或手動旁路應急運行及試驗負載回路正常與否。
　　
　　四、型號命名
　　
　　五、技術參數
　　輸入電源：交流電源AC380V（1±15％）50Hz三相四線
　　直流電源：DC220V（1±10％）
　　逆變輸出：電壓AC220V（1±2％）50Hz正弦波
　　電流5A、10A、15A、20A、25A、30A可選
　　切換時間：小于0.25s
　　波形失真：小于3％
　　超載能力：超載20％／1M、50％／1S
　　工作效率：99％（常規照明）92％（事故照明）
　　相對濕度：小于90％
　　環境溫度：-20℃-50℃
　　應急供電時間：依據直流供電容量
　　信號接點容量：AC220V、5A
　　安裝地點：戶內安裝
　　防護等級：IP44
