UML系列漏電電氣火災監控系統
一、漏電電氣火災報警系統
漏電電氣火災報警系統采用分層分布式設計理念，一體集成，兩個網絡，三層分布
式結構，基本可劃分為：主站層、通訊層和設備層。
主站層采用高性能計算機平臺或者高端服務器，安裝我公司自主研發的漏電火災報警系統軟件，實現對所有配電箱、開關柜上的漏電探測器進行管理，使得用戶可以通過系統后臺掌握現場各級負荷的運行狀況。獨有的 WEB瀏覽技術，支持用戶通過網絡登陸系統主機，遠程察看監測畫面，使得管理人員和技術人員的維護工作更加簡便。
通訊層采用以太網/GPRS和現場總線網，核心設備為我公司自主研發的 UML99系列通訊管理機。其中以太網/GPRS實現主站系統與通訊管理機之間的數據交換，現場總線網實現通訊管理機與漏電監測設備之間的數據交換。通過專用的通訊管理機，可以方便管理底層大量的監測設備；多通道并行處理技術，可以使得所有底層設備數據在數秒之內將數據傳送到主站系統。
設備層采用我公司自主研發的 UML90/UML91系列漏電火災監測設備，支持對單通道回路、四通道回路和八通道回路的漏電信號監測。其中單通道回路漏電監測設備，除具備漏電測量和溫度測量以外，還可測量三相電流，并支持過電流預警、報警，漏電流預警、報警功能，消防聯動、報警、跳閘等控制功能。
二、剩余電流式電氣火災監控探測器
1、 快速選型表：

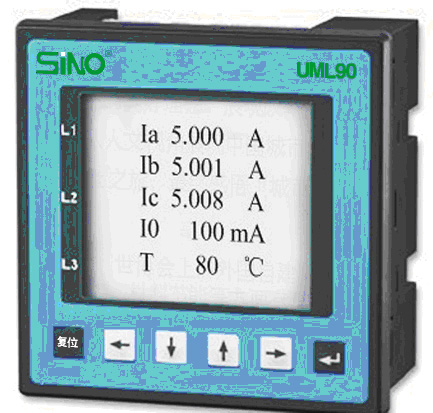

探測器
|
型號名稱 |
漏電回路 |
電流 |
溫度 |
開關量輸入 |
繼電器輸出 |
485通訊 |
安裝方式 |
顯示 |
|
UML90-1 |
1 |
三相電流 |
1 |
4 |
3 |
1 |
面板式 |
中文大液晶或彩屏 |
|
UML90-4 |
4 |
無 |
1 |
4 |
2 |
1 |
面板式 |
中文大液晶或彩屏 |
|
UML90-8 |
8 |
無 |
1 |
4 |
2 |
1 |
面板式 |
中文大液晶或彩屏 |
|
UML91-1 |
1 |
三相電流 |
1 |
4 |
3 |
1 |
固定式 |
中文大液晶或彩屏 |
|
UML91-4 |
4 |
無 |
1 |
4 |
2 |
1 |
固定式 |
中文大液晶或彩屏 |
|
UML91-8 |
8 |
無 |
1 |
4 |
2 |
1 |
固定式 |
中文大液晶或彩屏 |
漏電互感器(CT)
|
型號名稱 |
適用額定電流 |
|
UML10-100 |
10A、16A、25A、32A、40A、50A、63A、80A、100A |
|
UML10-225 |
125A、140A、160A、180A、200A、225A |
|
UML10-400 |
250A、315A、350A、400A |
|
UML10-630 |
500A、630A |
|
UML10-800 |
700A、800A |
|
UML10-1250 |
1000A、1250A |
2、選型指南：
安裝方式
|
代號 |
產品系列 |
|
90 |
面板式安裝 |
|
91 |
導軌式安裝或固定式安裝 |
漏電回路
|
代號 |
漏電回路數 |
|
1 |
1路漏電回路 |
|
4 |
4路漏電回路 |
|
8 |
8路漏電回路 |
額定電流
|
框 架 電 流 |
額 定 電 流 |
|
100A |
10A、16A、25A、32A、40A、50A、63A、80A、100A |
|
225A |
125A、140A、160A、180A、200A、225A |
|
400A |
250A、315A、350A、400A |
|
630A |
500A、630A |
|
800A |
700A、800A |
|
1250A |
1000A、1250A |
定貨說明
例1：UML90-1-160:為面板安裝方式，單回路漏電，額定回路電流為160A（配套UML10-225漏電互感器一個），提供三相電流測量和一路溫度測量的綜合型剩余電流式電氣火災監控探測器。
例2：UML91-1-250:為固定安裝方式，單回路漏電，額定回路電流為250A（配套 UML10-400漏電互感器一個），提供三相電流測量和一路溫度測量的綜合型剩余電流式電氣火災監控探測器。
UML90-4和UML90-8 : 為面板安裝方式，多回路漏電。
UML91-4和UML91-8 : 為固定安裝方式，多回路漏電。
例3：某配電箱進線315A，出線分別為125A,100A和80A，要求面板安裝方式。則相應的配置為剩余電流式電氣火災監控探測器UML90-4一個，同時選擇 UML10-400 (315A), UML10-225 (125A), UML10-100 (100A), UML10-100 (80A)漏電互感器各一個。
3、產品應用范圍
適用于高層、超高層建筑及人員密集場所，如：學校、酒店、商場、智能化小區，醫院、石油化工、電信及國防等國家重點消防單位。 |
