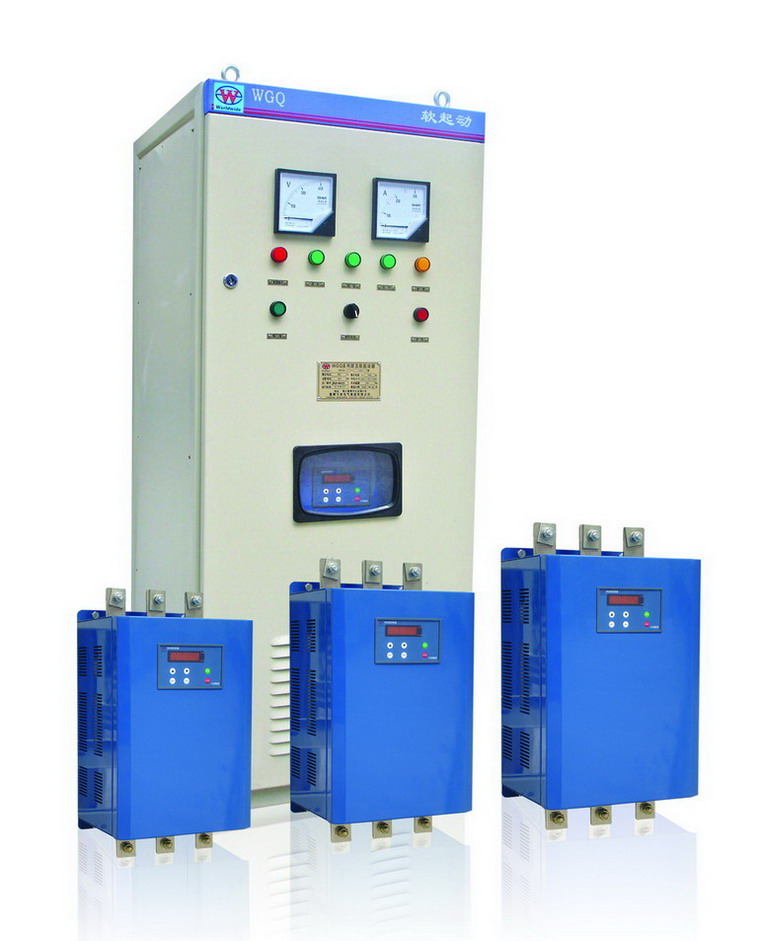

WGQ系列固態軟起動器

■ 典型應用簡介

    水泵：利用泵控制功能，在起動和停止時，減少液流沖擊所產生的泵流水錘現象，節省了系統維修費用；

    球磨機：利用電壓斜坡起動，減少齒輪轉矩的磨損，減少維修的工作量，延長使用壽命；

    風機：利用固態軟起動器取代了傳統起動器，減少皮帶磨損和機械沖擊；

    壓縮機：利用限流，實現了平滑起動，降低電機溫升；

    破碎機：利用堵轉保護和快速保護，避免機械故障和阻塞造成電動機過熱而毀；

    輸送機械：利用軟起動和軟停機控制，實現平滑漸進的起動過程和平滑減速的停車過程，避免了因沖擊而對物料和設備造成的損傷。

■ 工作原理及性能特點

WGQ系列籠型電機固態軟起動器是從電機的定子回路采集電流和電壓信號，通過特殊變換處理后，來控制三路雙向可控硅的導通狀態，進而控制電機的起動電流和電機運行時的輸入功率，實現自動跟蹤電機負載變化、自動調節輸入功率的功能，達到完成電機的軟起動和經濟運行的目的。

    采用雙單片機全數字控制；

    具有5位LED數碼管顯示功能，能全面顯示電機的工作狀態；

    哈佛式單片機具有較強的抗干擾能力，可保證控制系統在強干擾的復雜工業環境中可靠的工作；

    具有恒流軟起動、電壓斜坡起動，脈沖突跳起動三種起動方式。適用于各種類型負載；

    具有自由停車、軟停車兩種停車方式，軟停車特性可滿足不同場合下機械需求，并且軟停車時間可調節；

    具有可靠的過流、過載、過熱、電源缺相、輸出缺相等保護功能，使得電機的起動和運行更可靠更安全；具有跨越運行（用接觸器旁路）方式；

    具有DCS遠控接口和計算機RS485接口；

    4～20mA標準模擬電流輸出。
