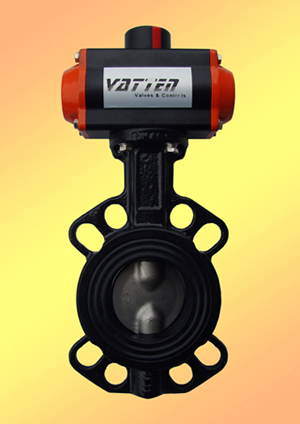

蝶閥是工業管道中應用最為常用的閥門品種之一。蝶閥體積小、用料少、重量輕、口徑越大相對其他閥更經濟實惠。氣動執行器旋轉90°即可快速啟閉，操作簡單。同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，當開啟度在大約15°至70°之間時，又能進行靈敏的流量控制，因此大口徑的流量調節，蝶閥具有較大的優勢。不適用于有顆粒和溫度偏高的工藝介質中。

通徑 DN50-1200

壓力 PN10-PN16-ANSI CLASS125/150

適合法蘭 PN10-PN16

ANSI CLASS125/150

連接方式：對夾、多孔對夾、法蘭、單法蘭、

雙法蘭

閥體材料：鋁合金、球墨鑄鐵、不銹鋼

閥板材料：球鐵尼龍覆層、球鐵電鍍、不銹鋼、鋁青銅

結構長度：ISO5752 EN558-1 API609

GB12221-89

閥門設計符合：GB12238標準

閥門測試根據 ISO 5208

1）緊密度：1.1×PN

2）閥體耐沖擊力：1.5×PN

密封材料及工作溫度：

三元乙丙橡膠 EPDM：-35~+135℃

丁腈橡膠NBR：-25~+90℃

聚四氟乙烯PTFE： -40~+200℃

氟橡膠FPM： -29~+205℃

適合法蘭 Flange connections:PN6/10/16m, ANSI

CLASS 125/150, JIS 5/10/16k

工作壓力：2"-12"

ANSI CLASS 125/150,14"-48"

ANSI CLASS125 DN50-DN1200 PN16

結構長度 : ISO 5752/EN558-1 Basic

Series 20(wafer short),API 609, GB12221-89

閥門設計符合：GB12238標準
