深圳訊記在國內首家推出的s908 rio總線數據光端機在功能上可以替代進口施耐德型號為490NRP95400,NWFR89D200的光纖中繼模塊，是一款防護等級比較高，能通過EMC電磁兼容測試，外觀漂亮完全可放心應用于工業級場合。該設備在：冶金三電控制系統、水泥、軌道交通、火電廠、風力發電、煤礦皮帶設備（礦井提升系統）監控、水處理、鋼鐵、風動送樣系統、高爐控制、焦?fàn)t自動化、軍事等都有實際的應用。
概述：

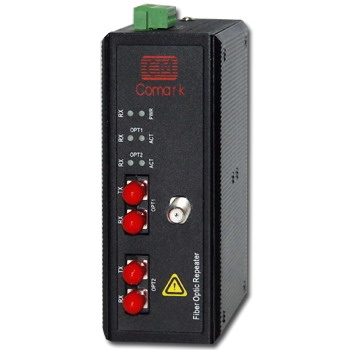

Ci-rf110/120系列產品是一款工業級S908 RIO現場總線數據光端機,支持S908 RIO協議, 通信速率1.544M,單光口/雙光口鏈網支持。IP30防護等級,波浪紋鋁制加強機殼,35mmDIN導軌安裝,DC（9-30）V寬電源,具備繼電器告警輸出,雙電源冗余和隔離保護功能。 Ci-rf110支持一路光纖接口，一路數據接口，Ci-rf120支持兩路可級聯上下行光纖接口，一路數據接口。
特點：
l 支持Modicon S908 RI/O工業控制現場總線協議,通信速率5M.
l 電接口具備1500V電壓隔離以及600W浪涌保護功能。
l 單光口/雙光口鏈網支持.
l 采用DC9-30V寬電源輸入，雙電源冗余，DC1000V電源隔離，反接保護.
l 提供繼電器輸出光纖鏈路以及電源故障告警。
l IP30防護等級,波浪紋鋁制加強機殼,采用標準工業35mm導軌安裝方式。
性能指標：
數據電接口:
Ø F頭同軸接口F形式；
Ø 數據接口完全兼容S908電纜接口；
Ø 支持S908 RIO協議,通信速率：1.544M；
Ø 隔離電壓：瞬間隔離電壓5000V，持續隔離電壓1000V。
Ø 終端電阻：該產品已內置75Ω終端電阻。
光纖接口：
Ø 光纖波長：多模850nm、1310 nm; 單模1310 nm、1550nm。
Ø 傳輸光纖：多模50/125 um、62.5/125 um、100/140um;單模8.3/125 um、9/125um、10/125um 。
Ø 傳輸距離：多模2Km，單模20Km。更遠距離可選。
Ø 光纖接口類型：ST、SC、FC可選,標配ST光接口。
電源及保護：
Ø 電源：雙電源冗余輸入,DC（9-30）V,典型DC24V，功耗小于1.5W, 具有DC1000V電壓隔離以及反接保護功能,工業端子接口.
Ø 繼電器告警輸出：光纖鏈路故障和電源故障告警輸出，觸點最大容量：DC48V/1A,工業端子接口.
機械特性：
Ø 外形尺寸：132mm×105mm×52mm
Ø 外殼:IP30防護等級,波浪紋鋁制加強機殼.
Ø 安裝方式: 35mmDIN導軌安裝.
Ø 凈重:800g
工作環境：
Ø 工作溫度：-10-70℃（-40~+85℃寬溫可選）.
Ø 相對濕度：≤90%(無冷凝)
Ø 存放溫度：﹣40～80℃
