1、總結結構

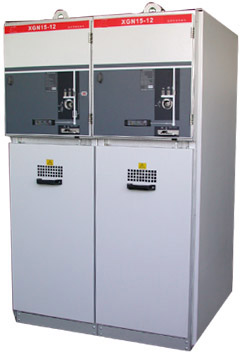

　　環網柜由母線室、三工位負荷開關室（或斷路器室）、電纜室、操動機構、聯鎖機構和低壓控制室以及測量或計量回路等部分組成。各隔室用鋼板分隔，避免故障部位影響到鄰室。

1.1母線室
　　母線室布置在柜體的上部，在母線室中主母線連接在一起，貫穿整排開關柜。母線呈水平布置，可方便地?cái)U(kuò)展。

1.2主開關室
a、負荷開關室
　　開關室內裝有一個三工位負荷開關，負荷開關的外殼為環氧樹脂澆注而成，內充SF6氣體作滅弧和絕緣介質，在操作軸引出端設有二個透明的熱壓成型的塑料端蓋，透過它可以觀察觸頭狀態。開關室內可根據用戶要求裝設SF6氣體密度表或帶報敬觸點的氣體密度器。

b、斷路器室
　　斷路器室位于柜體中部，可根據用戶需要裝配專用的VD/4S、ISM型真空斷路器或HD4/S、SF6斷路器，其開斷容量可以滿足正常投切和分支網絡的操作以及特殊情況下開斷短路電流等，真空斷路器特別適用于頻繁操作網絡系統。斷路器配有彈簧操動機構，具有重合閘功能，并且動作可靠、壽命長。

1.3電纜室
　　電纜室主要用于電纜連接，使單芯或三芯電纜可以采用最簡單的非屏蔽電纜頭進行連接，同時充裕的空間還可以容納避雷器、電流互感器、下接地開關等元件。按標準設計，柜門有觀察窗和安全聯鎖裝置。電纜室底板配密封蓋和帶支撐架的大小相宜電纜夾。電纜室底板的門前框可以拆下，方便電纜安裝。

1.4操動機構、聯鎖機構和低壓控制室
　　帶聯鎖的低壓室同時起到控制屏的作用。低壓室內裝有帶位置指示器的彈簧操動機構和機械聯鎖裝置，也可以裝設輔助觸點、跳閘線圈、緊急跳閘機構、電容械帶電顯示裝置、鑰匙鎖和電動操作裝置，同時低壓室空間可還以供裝設控制回路、計量儀表和保護繼電器。整個NXG15-21（L）柜可分成兩個部份、柜的上部包括線母室、負荷開關、操作機構和低壓室、與下部電纜室分隔出來。因此，可以安全、方便地裝于上部單元內的設備進行檢修和改造，并可更換整個上部單元。
