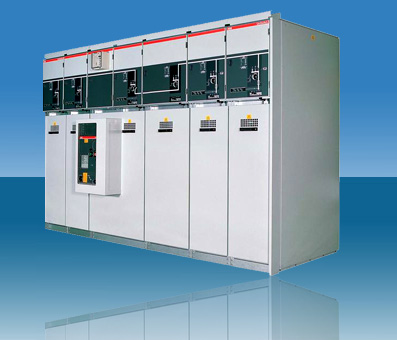

ABB-UniSwitch開關柜由以下四個隔室組成
1.母線室
2.開關室
3.電纜室
4.操動機構、聯鎖和低壓室
1、母線室
　　母線室布置在柜的上部，在母線室中，主母線跨接在相鄰兩個開關柜之間
2、開關室
　　開關室內設有帶3工位的負荷開關，負荷開關被密封在內棄SE。氣體的環氧樹脂澆注的殼體內，殼體上設有觀察孔，開關室內可根據可求裝設SE氣體密度表或報警裝置。
3、電纜室
　　負荷開關柜中85°的空間用于電力電纜的連接，使單芯或三芯電纜可以采用最簡單的非屏蔽電纜頭進行連接，充裕的空間還是以安裝避雷器、電流互感器、下接地開關等元件，按標準設計，柜門有觀察窗和安全聯鎖裝置，電纜底板根據要求設有電纜密封圈，并配有支撐架和大小相宜的電纜夾、柜的底板和門前框可以拆下，方便電纜安裝。
4、安裝機構、聯鎖和低壓室
　　帶聯鎖的低壓室起到控制作用，室內設有帶位置指示器的的彈簧操動機構和機械聯鎖裝置以及其它開關柜的附件，如：輔助觸頭、脫扣線圈、緊急脫扣裝置、容性電壓顯示器、鑰匙鎖和馬達操動裝置，還可裝設控制回路、測量儀表和保護組繼電器、750mm寬柜上可再加裝小室以配置更多附件。
　　柜的上部包括母線室、負荷開關、操動機構和低壓室，與下部的電纜室分隔開來，因此，可在柜的上部進行設備的維護、檢修和更新工作。

1、上部單元：
--3工位的SFG型負荷開頭
--帶機械位置指示器的操動機構
--母線室外殼
--集成式低壓室
--聯鎖裝置
--母線
--控制電纜槽
2、下部單元
--殼體
--電流互感器
--接地開關
--電壓互感器
--配電纜支撐件的電纜底板
