深圳訊記在國內首家推出的profibus dp總線數據光端機在功能上可以替代西門子的OLM G11/12（訂貨號為：6GK1502,6GK1503）光纖鏈路模塊，該設備在：冶金三電控制系統、水泥、軌道交通、火電廠、風力發電、煤礦皮帶設備（礦井提升系統）監控、輸煤程控系統、水處理、鋼鐵、風動送樣系統、高爐控制、焦?fàn)t自動化、軍事等都有實際的應用。我司總線數據光端機具有如下優點:1.采用直接轉發方式,無丟幀,更高可靠性和實時性.2.低時延(約120ns)提供實時性保障.3.機內雙電源電路,實現真正電源雙冗余備份.4.采用優質電源隔離模塊提供1000V電壓隔離.5.堅固美觀的波浪紋鋁合金外殼DIN導軌設計.6.采用知名品牌工業級器件,打造工業級品質.

概述：

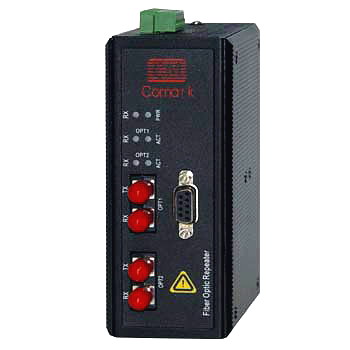

    Ci-pf110/120系列產品是一款工業級Profibus-DP數據光端機,速率支持6M（12M可選）,DB9接口兼容Profibus-DP數據接頭，同時支持工業端子接線,單光口/雙光口鏈網支持,支持Profibus-DP協議。35mmDIN,DC9-30V電源.Ci-pf120支持兩路可級聯上下行光纖接口，一路數據接口， Ci-pf110支持一路光纖接口，一路數據接口。



1. 支持ProfiBUS-DP工業控制現場總線協議。

2. 通信速率6M(可選12M)。

3. 光纖最遠通信距離可達60KM。

4. 接口采用與Profibus-DP數據接頭兼容的DB9接口，為現場接線提供了方便。

5. 電接口具備600W浪涌保護以及過載保護功能。

6. 采用DC9-30V寬電源輸入模式， DC1000V電源隔離，反接保護，滿足不同工業現場的需求。

7. 采用標準工業35mm導軌安裝方式。



電接口：

1、 支持Profibus-DP A、B半雙工工作模式；

2、 兼容Profibus-DP數據接頭的DB9；

3、 速率：6M(可選12M)；

4、 具備600W浪涌保護以及過載保護功能；

光纖接口：

1、   光纖波長：多模：850nm、1310 nm；

2、   單模：1310 nm、1550nm；

3、   傳輸光纖：多模：50/125、62.5/125、100/140um；

4、   單模：8.3/125、9/125um、10/125um；

5、   傳輸距離：多模2KM；單模：10～60KM；

6、   光纖接口類型：SC、ST、FC可選；標配：ST接口。

其它指標：
1、 電流電源：DC9-30V ；500mA；

2、 外形尺寸：120mm×90mm×50mm；

3、 工作溫度：-10-70℃（-40~+85℃可選）；

4、 相對濕度：≤90%(無冷凝)；

5、 存放溫度：﹣40～80℃。
