NHR-5600系列流量積算控制儀 NHR-5600系列流量積算控制儀針對現場溫度、壓力、流量等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理，構成數字采集系統及控制系統。適用于液體、一般氣體、過熱蒸汽、飽和蒸汽等的流量積算測量控制。 ★雙屏LED數碼顯示，具有極寬的顯示測量范圍，可顯示整五位的瞬時流量測量值、溫壓補償測量值或流量（差壓、頻率）測量值等，及整十一位的流量累積測量值；測量精度為0.2％，累積精度為0.1％。
★具備37種信號輸入功能，可配接各種差壓信號（孔板裝置）、線性信號（電磁流量計）及脈沖信號（渦街流量計）,可自由選擇多種補償方式（溫度補償、壓力補償、溫壓補償?shù)龋?br/> ★采用查表法進行密度補償，可全自動對過熱蒸汽、飽和蒸汽進行精度極高的積算控制，內置多種流量積算公式，適應各測量場合，帶流量系數K自動演算功能。
★簡單的容錯功能：溫壓補償或出入口溫度測量信號異常時，可切換為事先設定的工況常量進行補償運算。
★特殊設計的WDT電路、上電復位電路和斷電數據保護電路確保儀表通電運行正常；內置3.3V干電池，斷電數據不丟失，斷電數據保護不用后備電源，保護時間不低于3年。
★可對測量介質進行定量/批量控制（帶啟動、停止、清零功能）。
★可帶兩路模擬量變送輸出。
★支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。
★儀表可帶RS232C打印功能，具有手動、定時、報警打印功能。
★帶DC24V饋電輸出，為現場變送器配電。
★輸入、輸出、電源、通訊相互之間采用光電隔離技術。

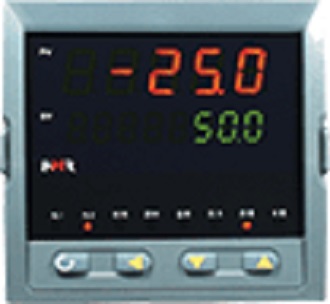

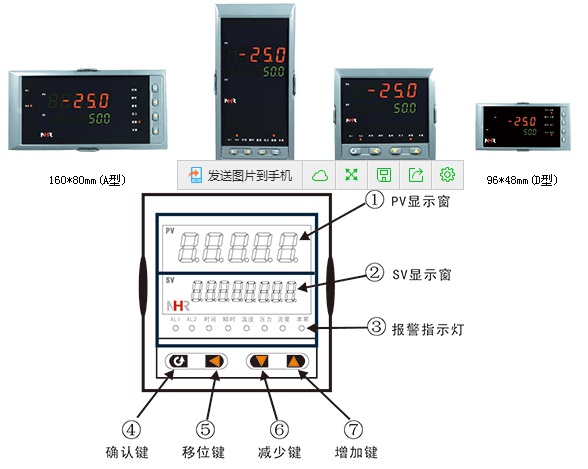

★參數設定密碼鎖定，參數設置斷電永久保存，具備參數恢復系統原始設置功能。 儀表面板
儀表選型 NHR-5600□-□/□/□-□/□/□/□/□( )-□-( )流量積算控制儀
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑾
①規格尺寸 | ②第一路流量信號輸入分度號
③第二路壓力補償輸入
④第三路溫度補償輸入 | 代碼 | 寬*高*深 | 代碼 | 分度號(測量范圍) | A
B
C
D | 160*80*110mm(橫式)
80*160*110mm(豎式)
96*96*110mm(方式)
96*48*110mm(橫式) | 00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
55
56
X | 熱電偶B(400～1800℃)
熱電偶S(0～1600℃)
熱電偶K(0～1300℃)
熱電偶E分度(0～1000℃)
熱電偶T分度(-200.0～400.0℃)
熱電偶J分度(0～1200℃)
熱電偶R分度(0～1600℃)
熱電偶N分度(0～1300℃)
F2分度(700～2000℃)
熱電偶Wre3-25分度(0～2300℃)
熱電偶Wre5-26分度(0～2300℃)
熱電阻Cu50(-50.0～150.0℃)
熱電阻Cu53(-50.0～150.0℃)
熱電阻Cu100(-50.0～150.0℃)
熱電阻Pt100(-200.0～650.0℃)
熱電阻BA1(-200.0～600.0℃)
熱電阻BA2(-200.0～600.0℃)
線性電阻0～400Ω(-1999～9999)
遠傳電阻0-350Ω (-1999～9999)
遠傳電阻30-350Ω (-1999～9999)
0～20mV (-1999～9999)
0～40mV (-1999～9999)
0～100mV (-1999～9999)
-20～20mV (-1999～9999)
-100～100mV (-1999～9999)
0～20mA (-1999～9999)
0～10mA (-1999～9999)
4～20mA (-1999～9999)
0～5V (-1999～9999)
1～5V (-1999～9999)
-5～5V (-1999～9999)
0～10V (-1999～9999)(不可切換)
0～10mA開方 (-1999～9999)
4～20mA開方 (-1999～9999)
0～5V開方 (-1999～9999)
1～5V開方 (-1999～9999)
脈沖輸入（0～10KHz）
全切換
特殊規格
無輸入 | ⑤變送輸出1(OUT1) | 代碼 | 輸出類型(負載電阻RL) | X
0
1
2
3
4
5
8 | 無輸出
4-20mA(RL≤500Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤500Ω)
0-10V(RL≥4KΩ)
特殊規格 | ⑥變送輸出2(OUT2) | 代碼 | 輸出類型(負載電阻RL) | X
0
1
2
3
4
5
8 | 無輸出
4-20mA(RL≤500Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤500Ω)
0-10V(RL≥4KΩ)
特殊規格 | ⑦報警(繼電器接點輸出) | 代碼 | 報警限數 | X
1
2 | 無輸出
1限報警
2限報警 | ⑧通訊輸出/外部事件輸入 | 代碼 | 通訊接口/數字量輸入接口 | X
D1
D2
D3
Y | 無輸出
RS-485通迅接口(Modbus)
RS232通迅接口(Modbus)
RS232C打印接口
啟動、停止、清零 | ⑨饋電輸出 | ⑩供電電源 | 代碼 | 饋電輸出(輸出電壓) | 代碼 | 電壓范圍 | X
1P
2P | 無輸出
1路饋電輸出
2路饋電輸出
如“2P(12/24)”
表示第一路12V，第二路24V饋電輸出。 | A
D | AC/DC 100-240V(50/60Hz)
DC 12-36V | ⑾備注 | 無備注可省略 |
備注：
1、NHR-5600選型中③、④項輸入分度號選擇“X”無輸入分度號時，表示無補償流量積算控制儀。
2、NHR-5600選型中壓力補償通道輸入類型只選擇電壓或者電流信號；流量通道輸入類型只選擇電壓、電流或者脈沖輸入。
3、脈沖信號輸入時，儀表不能選擇第二路變送輸出。
4、選型時請根據接線圖來選擇功能，有的功能在同組端子上只能選擇其中一種功能。
5、選型時必須完整，沒有選到的功能項不能省略，必須用“X”補上。
例1：NHR-5600A-27/X/X-0/X/2/X/X-A（無補償流量積算控制儀）
例2：NHR-5600A-27/27/14-0/X/2/D1/X-A（溫壓補償流量積算控制儀）
|
