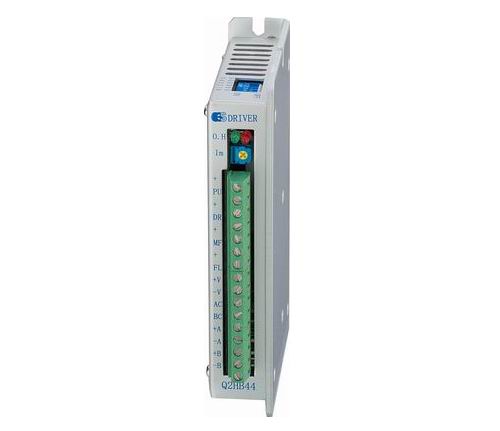

Q2HB44MB/步進電機驅動器 深圳市白山機電


Q2HB44MB/步進電機驅動器
產品型號: Q2HB44MB
產品價格: 價優
產品品牌: 白山

在線咨詢
會員在線咨詢，免費獲取《電氣自動化簡訊》雙月刊
  聯 系 人： 成政
所在區域： 廣東.深圳
辦公地址： 廣東省深圳市福田區福虹路世貿廣場B座703D
郵　　編： 518000
電　　話： 0755-83681167
移動電話： 13826593065
傳　　真： 0755-83681143
電子郵件： like750@126.com
公司主頁： http://www.bs-motor.cn

詳細描述:


 Q2HB44MB為等角度恒力矩細分型驅動器，驅動電壓DC12-40V,適配6或8出線、電流在4A以下、外徑42-86mm的各種型號的二相混合式步進電機。該驅動器內部采用獨特的控制電路，用此電路可以使電機噪音減小，電機運行更平穩，電機的高速性能可提高30％以上，而驅動器的發熱可減少50％。廣泛運用于雕刻機、激光打標機等分辨率較高的小型數控設備上。

特點

● 高性能、低價格

● 設有12/8檔等角度恒力矩細分，最高200細分

● 采用獨特的控制電路

● 最高反應頻率可達200Kpps

● 步進脈沖停止超過100ms時，電機線圈自動減半

● 雙極恒流斬波方式

● 驅動電流從0.5A/相到4A/相連續可調

● 單電源輸入，電壓范圍：DC12-40V



功能設定示意圖



驅動器接線示意圖



工作電流設定示意圖



輸入信號波形時序圖



！注意

1、   千萬不要將電源接反，輸入電壓不要超過DC40V；

2、   輸入控制信號電平為5V，當高于5V時需要接限流電阻；

3、   驅動器溫度超過70度時過熱指示燈點亮，驅動器停止工作，直到驅動器溫度降到50度，驅動器自動恢復工作，出現過熱保護請加裝散熱器；

4、   此型號驅動器由于采用特殊的控制電路，故必須使用6出線或8出線電機。



Q2HB44MA細分設定表

細分?jǐn)?shù)

1

2

4

5

8

10

20

25

40

50

100

200

200

200

200

200

D0

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

<F
