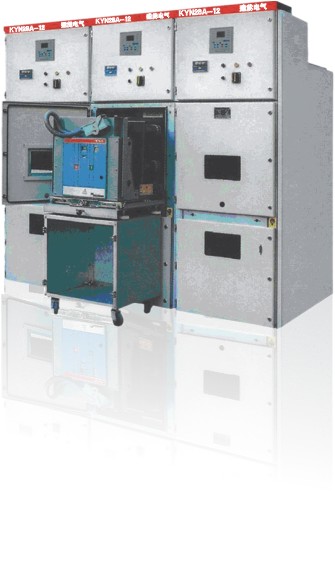

KYN28A-12(GZS1)戶內金屬鎧裝中置移開式開關設備
一、概述
KYN28A-12型（GZS1）戶內金屬鎧裝中置移開式開關設備（以下簡稱開關柜）系三相交流50HzR 戶內成套配電裝置，用于接受和分配3-12千伏的網絡電能并對電路實行控制保護及監測。本產品繼電器小室面板上可安裝各種類型的微機型綜合繼電保護裝置，并可實現系統的智能化控制，具有遙控、遙測、遙信及遙調功能，通過帶有通信接口的CAN總線控制現場網絡。并具有防止誤操作斷路器、防止帶負荷失推拉手車、防止帶電關合接地開關、防止接地開關在接地位置送電和防止誤入帶電間隔，即簡稱的“五防”功能。該柜既能配用VS（即ZN63）、ZN12V真空斷路器，也可配置進口的VD4真空斷路器與VC系列真空接觸器。
二、型號含義
三、使用環境條件
1、周圍空氣溫度：上限+40℃下限一般地區-10℃
2、海拔：1000m
3、濕度：相對濕度：日平均值不大于95%，月平均值不大于90%
水蒸氣壓力：日平均值不大于2.2Kpa,月平均值不大于1.8Kpa
當溫度驟降時可能出現凝露，伴隨污穢，本產品適用于以下比正常條件更嚴酷的兩種環境條件
（1） 凝露不頻繁（每月平均不超過兩次）有輕度污穢
（2） 一般不出現凝露（每年平均不超過兩次）有較嚴重污穢
4、沒有火災、爆炸危險及嚴重污穢足以腐蝕金屬和破壞絕緣的氣體等惡劣場所
5、沒有劇烈震動、顛簸及垂直傾斜度不超過8°的場所
注：
1、允許在-30℃時儲運
2、當海拔超過1000m的地區、按JB/Z102《高壓電器使用海拔地區的技術要求》處理，當海拔不超過2000m時，低壓輔助設備不需要采取任何措施。
3、當實際使用條件與上述不同時，應由用戶和制造廠雙方協商
四、符合標準
產品符合下例標準：
1、IEC-298
2、GB3906-1991
3、DL/T404-1997
4、GB/T11022-1999
五、開關柜結構說明
開關柜由固定的柜體和可抽出部件（簡稱手車）兩大部分組成，開關柜柜體的外殼和各功能單元的隔板均采用敷鋁鋅鋼板栓接而成。開關柜外殼防護等級達IP4X，各隔室間隔板及斷路器室門打開時的防護等級為IP2X
KYN28A-12型開關柜可配用VS1、ZN12V型真空斷路器手車和VD4真空斷路器手車，及ABB公司生產的VC系列真空接觸器，開關柜可安裝成雙重柜并列，即安裝成背靠背排列。開關柜的安裝與調試可在正面進行，所以開關柜可以靠墻安裝，靠墻安裝有最大優點可節省占地面積，另外開關柜又可不靠墻安裝，即雙面維護型，二者內部結構布置是不一致的，其優點是維護方便。
六、外殼與隔板
開關柜的外殼和隔板是用優質進口敷鋁鋅鋼板經數控機床加工彎折之后栓接而成，因此裝配好的開關柜能保持尺寸上的統一性。它具有很強的抗腐蝕與抗氧化作用，并具有比同等鋼板高的機械強度。開關柜被隔板分成手車室（斷路器隔室），母線室，電纜室，繼電器儀表室（低壓室）。每一單元外殼均獨立接地。
七、柜體概述
開關柜的柜體外殼和隔板是采用敷鋁鋅鋼板或鋼板經CNC機床加工和折彎之后栓接而成，因此裝配好的開關柜能保持尺寸上的統一性。敷鋁鋅鋼板具有很強的防腐蝕與抗氧化作用，并具有比同等鋼板高的機械強度。開關柜被隔板分隔成手車室、母線室、電纜室、繼電器儀表室，每一個單元的外殼均有獨立的接地。開關柜的門均采用靜電噴塑使用其表面具有抗撞擊、耐腐蝕、外形美觀（顏色可由用戶自定）等優點。
八、外形尺寸
|
高度 |
|
2300 |
|
寬度 |
分支母線額定電流1600A及以下，短路開斷電流為31.5KA時 |
800 |
|
分支母線額定電流1600A以上 |
1000 |
|
深度 |
電纜時出線 |
1000 |
|
架空進出線 |
1500 |
|
重量（KG） |
800~200 |
1660 |
A) 手車
手車骨架系用薄板經CNC機床加工后經鉚、焊而成的。根據用途，手車可分為斷路器手車、電壓互感器手車、隔離手車、計量手車等等，相同規格的手車能方便互換。手車在柜內有隔離位置、試驗位置和工作位置，每一位置均設有定位裝置，以保證手車處于以上位置時不能隨便移動、而移動手車時必需要解除聯鎖。
B) 母線室
母線從一個開關柜引至另一個開關柜，通過分支母線和靜觸頭盒固定。扁平的分支母線通過螺栓接于靜觸頭盒和主母線，不需要任何其它的線夾或絕緣子聯接。當用戶和工作特殊需要時，母線排上的聯接螺栓可用絕緣和端帽封裝。在母線穿越開關柜隔板時，用母線套管固定。如果出現內部故障電弧，能限制事故蔓延到鄰柜，并能保障母線的機械強度。
C) 電纜室
電纜室內可安裝電流互感器、接地開關、避雷器以及電纜、并在其底部配制開縫的可卸鋁板，以確保現場的施工方便。
D) 繼電器儀表室
繼電器儀表室用于安裝各類繼電器、儀表、信號指示燈、操作開關等元器件。此外可根據用戶要求在儀表室頂部增加小母線室，可敷設十六路控制小母線。
泄壓裝置
在手車室、母線室、電纜室的上方設有泄壓裝置，當斷路器或主母線、電纜室內發生內部故障電弧時，伴隨電弧的出現，開關柜內部氣壓上升，達到一定的壓力后，頂部裝置的壓力釋放金屬板將被自動打開，釋放壓力和排泄氣體，以確保操作人員和開關柜安全。
鎖扣結構
中門與柜體之間的聯接采用銷扣結構，并配以提升機構，使中門開啟更為方便，當中門處于關閉狀態時，其與柜體的連接強度更好，增強了有效抗擊內部燃弧故障的能力。
VS1真空斷路器
VS1真空斷路器為當代國內自行研制的較先進的產品，其外形及操作原理與VD4相近。
VS1型真空斷路器采用封閉絕緣形式，主絕緣筒加內外裙邊，其爬電比距都達到DL標準要求。
VD4真空斷路器
VD4真空斷路器及手車為ABB公司的產品，是目前國際上最為先進的產品，該斷路器與柜體采用的是中置抽出式，這樣既便于操作、觀察、又便于斷路器的退出、轉運、維修。由于DV4真空斷路器的特殊設計，從而確保了相同規格手車的互換。斷路器在柜內移動采用的是絲杠推進機構，使斷路器在進出時非常輕松可靠。
防止誤操作聯鎖裝置
開關柜具有可靠的聯鎖裝置，為操作人員與設備提供可靠的安全性與保護，其作用如下：
1、當接地開關在分閘位置時，手車才能從試驗位置移至工作位置。
2、斷路器手車已充分咬合在試驗或工作位置時，才能操作。
3、手車在工作位置時，二次插頭被鎖定不能拔除。
4、接地開關關合時，手車不能從試驗位置移至工作位置。
5、接地開關僅在手車處于試驗位置或隔離位置時才能操作。
本開關柜還可以在接地開關操作機構上加裝電磁鐵鎖定機械以提高可靠性，防止高壓電纜線帶電時，誤合接地開關。其訂貨可按用戶的需求選擇。
二次插關與手車的位置聯鎖
開關柜上的二次線與手車的二次線的聯絡是通過手動二次插頭來實現的。二次插頭的動觸頭通過一個尼龍波紋伸縮管與手車相聯，二次靜觸頭座裝在開關柜手車隔室的右上方。手車只有在試驗位置時，才能插入和解除二次插頭。手車處于工作位置時由于機構聯鎖作用，二次插頭被鎖定，不能解除。
接地裝置
在電纜室內單獨設立有8*40mm的接地銅排，此排能貫穿相鄰各柜，并與柜體良好接觸，此接地排供直接接地之元器件使用，同時由于整個柜體用敷鋁鋅板相拼聯，這樣使整個柜體都處在良好接地狀態中，確保運行操作人員觸及柜體安全。
Vm1永磁操動真空斷路器
Vm1永磁操動真空斷路器是首次將澆鑄在環氧樹脂中的免維護真空滅弧室、免維護電子控制器以及傳感器結合起來，配以新的永磁操動機構，是完全免維護的斷路器，其安全可靠的功能定會帶給您起值的感受。
九、運輸與存放
開關柜在運輸與存放過程中注意以下幾點：
1、不許傾翻、倒置和遭受劇烈震動，防止靠近火源
2、應防止雨淋以免產品受潮
3、不得隨意拆卸產品及零部件
十、運輸與存放
產品成套提供下列文件
1、產品合格證
2、產品裝箱單
3、產品出廠試驗報告
4、產品使用說明書
5、設備清單
6、二次接線圖
7、出廠產品按供圖目錄及設備表供應
8、中置手車操作搖把，接地開關操作手柄及中置手車轉運車（合同量10臺以下，每5臺配一套，超過10臺，每增加10臺，加1套）。
十一、開關柜的安裝
1、開關柜的安裝尺寸與基礎安裝尺寸見下圖。
2、柜體單列時，柜前走廊以2.5米為宜。雙列布工時，柜前操作走廊以3米為宜。
3、按工程需要與圖紙標明，將開關柜連至他們特定的位置，如果一排較長的開關柜排列（為10臺以上），拼柜工作應從中部開始。
4、當開關柜已完全組合（拼接）好時，可用M12地腳螺栓將其與基礎構架相聯或用電焊與基礎焊牢。
十二、開關柜技術參數
|
序號 |
名稱 |
單位 |
數據 |
|
1 |
額定絕緣水平 |
額定電壓 |
KV |
3.6 |
7.2 |
12 |
|
1min工頻耐壓 |
KV |
24 |
32 |
42 |
|
2 |
雷電沖擊耐壓（全波） |
KV |
40 |
60 |
75 |
|
3 |
額定頻率 |
HZ |
50 |
|
4 |
額定電流 |
A |
630、1250、1600、2000、2500、3150 |
|
5 |
4s短時耐受電流 |
KA |
20、25、31、31.5、40、50 |
|
6 |
額定峰值耐受電流 |
KA |
50、63、80、100、125 |
|
7 |
防護等級 |
|
外殼IP4X，各隔離室間隔板為IP2X |
十三、VS1、ZN12V、及VD4真空斷路器技術參數
|
序號 |
名稱 |
單位 |
VS1、ZN12V |
VD4 |
|
1 |
額定絕緣水平 |
額定電壓 |
KV |
12 |
|
1min工頻耐壓 |
KV |
42 |
|
2 |
雷電沖擊耐壓（全波） |
KV |
75 |
|
3 |
額定頻率 |
HZ |
50 |
|
4 |
額定電流 |
A |
630、1250、1600、2000、2500、3150 |
|
5 |
額定短路開斷電流 |
KA |
16、20、31.5、40、50 |
|
6 |
4s短時耐受電流 |
KV |
16、20、31.5、40、50 |
|
7 |
峰值耐受電流 |
|
40、50、63、80、100、125 |
|
8 |
額定操作順序 |
|
分-0.3S-合分180S-合分 |
|
9 |
當額定短路開斷電流≥40K時順序 |
|
分-180S合分-180S-合分 |
|
10 |
合閘順序 |
|
≤70 |
≈ |
|
11 |
分閘順序 |
|
≤50 |
≤45 |
|
12 |
燃弧時間 |
|
≤15 |
≤15 |
|
13 |
開斷時間 |
|
≤65 |
≤60 |
十四、訂貨須知
訂貨時應提供下列技術資料
1、主結線方案編號及單線系統圖、排列圖、平面布置圖
2、用戶提供二次原理圖、端子排線圖，如無端子排列圖時按制造廠編排
3、開關柜內的電氣元件的型號、規格、數量
4、電氣設備匯總表
5、需要母線橋（兩列柜間母線橋和墻柜間母線橋）時提供跨距和高度尺寸
6、開關柜使用在特殊環境條件時應在訂貨時提出
7、需要其它或者超出附件、備件時應提出種類和數量
|
柜安裝示意圖.jpg)
