一、概述

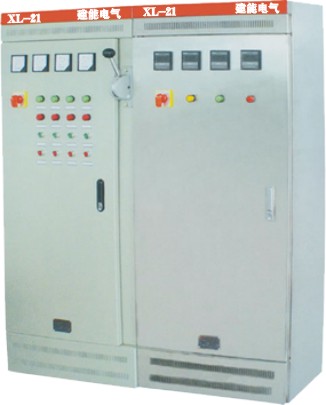

  XL-21系列安全型低壓配電柜是我公司根據顧客反饋信息以及市場調查基礎上自行開發出的新產品，符合GB7251.1-1997標準。本產品體積小，容量大，安裝方便，維護方便，外觀美觀大方。所有操作手柄在內門外操作，保證了人身安全。
安全型低壓配電柜上母排的結構得到合理改進，動力柜合乎模塊化的設計要求， HXL-21動力柜主要用建筑，工廠，商場，學校，醫院，機關等各類場所，亦可作為線路頻繁轉換以及消防，雙電源的動力線路中的過載，短路，漏電，欠壓，保護之用。

二、使用環境條件

1、海拔高度不超過2000米，超過2000米的請與本公司協商
2、沒有粉塵，腐蝕性氣體和雨水侵襲的戶內
3、周圍空氣溫度：周圍空氣溫度上限為+40℃，下限為5℃，在24小時內測
      得平均溫度不超過+35℃，在儲存、運輸條件下溫度為25℃至55℃之間，
      短時不超過70℃
4、相對濕度：空氣相對濕度不超過85%
5、沒有震動及顛簸，且安裝傾斜度不超過5℃

三、結構特點

1、主要電氣性能完全符合國際電工標準，IEC439和美國電氣制造商協會NEMAIC2-322標準
2、輔助電路具有就地、遠方、自動和就地、遠方切換的功能，接觸器可采用直流保持。操作電壓為交流220V，信號電流為6A
3、受電主開關具有瞬間脫扣和熱磁脫扣保護可選，為與下一級主開關配合，取消瞬間保護，避免了越級跳閘，并具有自投，無自投和切換裝置，供用戶選擇。
4、電動機控制電路具有短路瞬時，過載，欠壓釋放及斷相保護。
5、交流接觸器可采用無聲運行，并具有節能功能。
6、饋電電路主開關具有瞬間脫扣和熱磁脫扣保護，當用戶要求，可加裝漏電保護。
7、照明電路主開關具有瞬時、過載和漏電保護
8、受電電路裝有電流表、電壓表
9、在饋電電路中，250A及以上可裝或不裝電流表，電度表。

四、主要技術參數

（表）
