內置式24V直流電源

24V、400mA直流電源可用于外圍設備，如傳感器或其它元件。

時鐘功能和小時表功能

在所有的FX1sPLC中都有實時時鐘標準。時間設置和比較指令易于操作。小時表功能對過程跟蹤和機器維護提供了有價值的信息。

持續掃描功能

為應用所需求的持續掃描時間定義操作周期。

輸入濾波器調節功能

可以用輸入濾波器平整輸入信號（在基本單元中x000到x017）。

元件注解記錄功能

元件注解可以記錄在程序寄存器中。

在線程序編輯

在線改變程序不會損失工作時間或停止生產運轉。

RUN/STOP 開關

面板上運行/停止開關易于操作。

遠程維護

遠處的編程軟件可以通過調制解調器通信來監測、上載或卸載程序和數據

密碼保護

使用一個八位數字密碼保護您的程序。

模型

I/O總數

輸入

輸出

尺寸
mm(英寸)
(寬)＊(厚)＊(高)

數目

類型

數目

類型

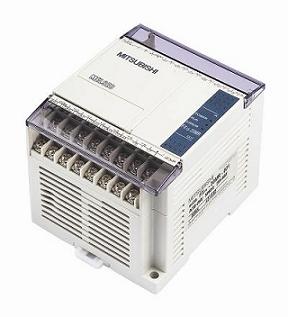

FX1s-20MR-001

20

12

漏型

8

繼電器

75＊75＊90
() 3.0＊3.0＊3.5

FX1s-20MT

晶體管

項目

規格

備注

運轉控制方式

通過儲存的程序周期運轉

I/O控制方法

批次處理方法(當執行END指令時)

I/O指令可以刷新

運轉處理時間

基本指令：0.55至0.7µs
應用指令：3.7至幾百µs

編程語言

邏輯梯形圖和指令清單

使用步進梯形圖能生成SFC類型程序

程式容量

內置2K步EEPROM

存儲盒(FX1n-EEPROM-8L)可選

指令數目

基本順序指令：27
步進梯形指令：2
應用指令：85

最大可用167條應用指令，包括所有的變化

I/O配置

最大總I/O由主處理單元設置

輔助繼電器
（M線圈）

一般

384點

M0至M383

鎖定

128點（子系統）

M384至M511

特殊

256點

M8000至M8255

狀態繼電器
（S線圈）

一般

128點

S0至S127

初始

10點（子系統）

S0至S9

定時器（T）

100毫秒

范圍：0至3276.7秒63點

T0至T55

10毫秒

范圍：0至327.67秒31點

當特殊M線圈工作時T32至T62

1毫秒

范圍：0.001至32.767秒1點

T63

計數器（C）

一般

范圍：1至32767數16點

C0至C15
類型：16位增計數器

鎖定

范圍：1至32767數16點

C16至C31
類型：16位增計數器

高速計數器
（C）

單相

范圍：-2147483648至+2147483647數
FX0：選擇多達4個單相計數器，組合計數器頻率不大于2KHz。
FX0s：當使用多個單相計數器時，頻率和必須不大于14KHz。只允許單、雙相高速計數器同時使用。當使用雙相計數器時，最大記數速度必須大于14KHz，計算為（記數邊數為5時，2ph計數器速度）+1ph計數器速度。

C235至C238
4點（注意C235被鎖定）

單相c/w起始
停止輸入

C241（鎖定）、C242和C244（鎖定）3點

雙相

C246、C247和C249（都鎖定）3點

A/B相

C251、C252和C254（都鎖定）3點

數據寄存器
（D）

一般

128點

D0至D127
類型：32位元件的16位數據存儲寄存器對

鎖定

128點

D128至D255
類型：32位元件的16位數據存儲寄存器對

外部調節

范圍：0至255 2點

通過外部設置電位計間接輸入D8013或D8030&D803114數據

特殊

256點（包含D8030，D8031）

從D8000至D8255
類型：16位數據存儲寄存器

變址

16點

V和Z
類型：16位數據存儲寄存器

指標
（P）

用于CALL

64點

P0至P64

用于中斷

6點

100＊至130＊
（上升觸發＊=1，下降觸發＊=0）

嵌套層次

用于MC和MRC時8點

N0至N7

常數

十進位K

16位：-32768至+32768
32位：-2147483648至+2147483647

十六進位H

16位：0000至FFFF
32位：00000000至FFFFFFFF
