ICS系列電子皮帶秤－皮帶秤－ICS系列電子皮帶稱－皮帶稱

徐州奧克爾科技有限公司專業生產供應電子皮帶稱，公司已通過ISO9001質量體系認證。

ICS系列有14A型、14B型，17A型、17B型、20A型、20B型、30A型等,帶寬有500、650、800、1000、1200、1400等。 ICS皮帶秤,主要由稱重部分、測速部分、積算部分、通訊部分四個部分組成。ICS皮帶秤，是在皮帶輸送系統中對散狀物料進行連續計量的理想設備，具有結構簡單、稱量準確、使用穩定、操作方便、維護量少等優點。不僅適用于常規環境，還適用于酸、堿、鹽及大氣腐蝕環境，廣泛應用于電力、治金、化工、礦山、建材、輕工等行業。

ICS-20A、B型電子皮帶秤

產品名稱：電子皮帶秤
規格型號：ICS-20A型、ICS-20B型
產品介紹：
ICS-20型電子皮帶秤，動態累計誤差小于±0．5％，用于一般工廠皮帶輸送機的稱重，以及對破碎機、磨煤機、篩分機等設備進行精確的定量給料控制，也可用于工業的稱重過程控制．如檢測生產量，控制產品的定量裝載和監測庫存等場合。
工作原理：
稱重橋架安裝于輸送機架上，當物料經過時，計量托輥檢測到皮帶機上的物料重量通過杠桿作用于稱重傳感器，產生一個正比于皮帶載荷的電壓信號。速度傳感器直接連在大直徑測速滾筒上，提供一系列脈沖，每個脈沖表示一個皮帶運動單元，脈沖的頻率正比于皮帶速度。稱重儀表從稱重傳感器和速度傳感器接收信號，通過積分運算得出一個瞬時流量值和累積重量值，并分別顯示出來。
系統組成：
ICS-20型電子皮帶秤由四部分組成：
ICS-20型杠桿式稱重橋架，稱重傳感器，60-12C型速度傳感器，YL2001電腦積算器。

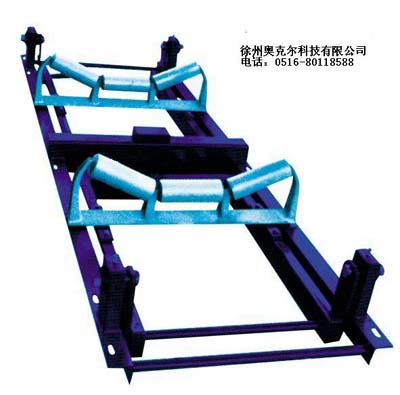

稱重橋架：
ICS-20型稱重橋架在單杠桿上裝有兩組托輥，采用一只拉式傳感器中間支承，外側支承采用無摩擦耳軸支點。稱重橋架的主梁采用矩形鋼管，具有足夠剛性、較小的自重、外表積灰面積達到最低。為保證整個系統的穩定性，高精度電阻應變片式傳感器安裝于受拉部位，抗側向力，減少非線性誤差。對于比重較輕物料的測量可采用配重秤架。
結構特性：
結構簡單，力傳遞環節少，安裝簡潔方便；
獨特的矩形杠桿，剛性好，無形變；
無磨擦橡膠耳軸支承，防腐蝕﹑防潮﹑抗振動；
抗側向力﹑抗水平分力，有效的減少了皮帶跑偏偏和落料偏移對系統精度的影響；
稱重傳感器為拉式，調整靈活，安裝方便；
20A型稱重區域廣，兩組托輥使皮帶對稱重的影響減小；
20B型單托輥，稱重區為20A的1/2較短，適用于給料距離較短的皮帶輸送機。
