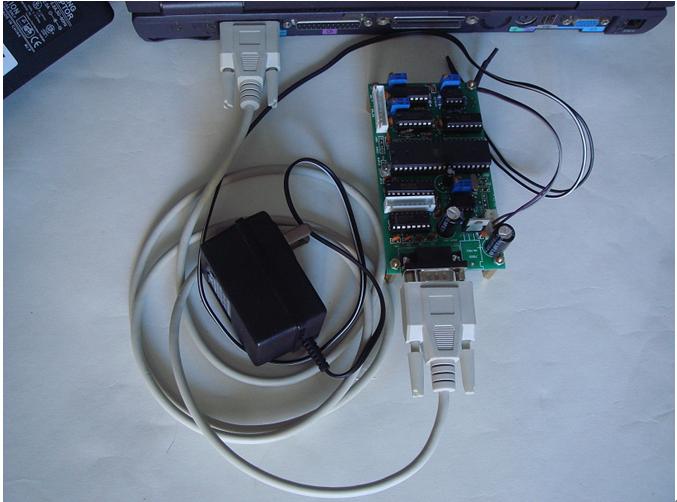

本D/A(數模轉換)轉換模塊帶有8路8位D/A轉換專用芯片和精密電壓基準，控制輸出電壓精度誤差不大于0.01V。通過電腦串口（或其他具有串口的單片機、PLC、DSP）發個簡單的可視ASCII指令，便可以方便地控制8個數模轉換通道輸出設定的電壓值。比如,電腦串口輸出字符串"C2V2660"到本控制板,則控制板將控制2號通道輸出2.66V電壓；電腦串口輸出字符串"C6V3060"到本控制板,則控制板將控制6號通道輸出3.06V電壓.指令非常簡單，完全不需了解復雜的硬件及時序控制。輸出電壓范圍：0-5V（其中有2路可靈活設定輸出電壓最大值）。波特率9600，也可按用戶要求定制。廣泛用于通過電壓控制的各個工控領域，如電機調速、壓控振蕩、伺服控制等。
工作方式有3種：
1、 單通道控制模式：通過串口發送一條指令，一次控制一個數模轉換通道輸出設定的電壓值。
2、 4通道控制模式：串口發送一條指令，一次可以控制四個數模轉換通道分別輸出各自設定的電壓值。用于同步設定4路輸出電壓。
3、 8通道控制模式：串口發送一條指令，一次可以控制八個數模轉換通道分別輸出各自設定的電壓值。用于同步設定8路輸出電壓。
  所有模數轉換輸出通道均帶有運算放大器構成的射極跟隨緩沖。其中有2路帶有可調運算放大器，輸出電壓可以按要求進行放大（比如放大倍數調為2倍的話，則輸出電壓可以在1-10V之間進行變化）。隨板帶有VB演示源代碼。用戶稍微進行修改即可用于各種復雜的實際控制中。
