使用分立傳感器的雙層板監控

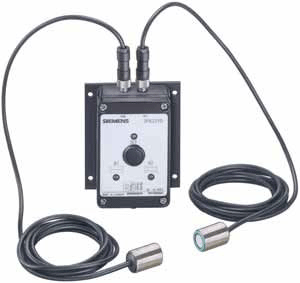

用于雙層板監控的 3RX2 210 超聲波接近開關包含一個信號評價器和兩個超聲波傳感器（發射器和接收器）。
? 可靠檢測多層紙張、塑料板或金屬箔
? 測量范圍從 20 g/m2 的紙張到 1100 g/m2 的卡片
? 手動或自動補償
? 超聲波傳感器為 M18 外殼
? 防短路電子輸出 (pnp)
? 通過 M12 連接器進行連接
設計
發射器和接收器的型號相同，并且必須與垂直方向成 30°( ± 10°) 或 5°角安裝。使用內部 S2 開關可以進行設置。如果系統的斜角為 5 到 20 S2 開關（運行方式）必須設置為_1。”要檢測的對象必須在發射器上方 5 至 15 mm。安裝角度越大，越可增加擺動范圍，例如，角度為 40 時，擺動范圍為測量范圍的_60 %。
功能
這些器件主要用于監視多層紙張以及塑料和金屬薄膜。每一層都與儲存的參考值進行比較并相應地被指示為單層或雙層。3RX2 210 信號評價器對位于兩個輸出 A1 和 A2 處的超聲波傳感
器之間的狀況連續發出信號。只要傳感器之間只存在一層材料，輸出 A1 （“單層”）就保持有效。一旦在兩個傳感器之間檢測到兩層或多層材料，輸出 A2 （“雙層”）就被激活。通過兩個 LED可指示出輸出的狀態。黃色 LED A1 指示單層，而紅色 LED A2指示雙層。
