采用SD卡作為存儲裝置，已經成為大容量數據存儲器設計的首選，具有無可比擬的優勢，以往控制SD卡通常合用ARM內嵌操作系統控制，系統龐大而復雜，工作穩定性也是問題，硬件成本高，且普通開發人員難以掌握，針對這種情況，我們特別開發了使用 51單片機來驅動控制大容量SD卡的開發學習套件。SD卡開發學習板提供詳細的C51源碼及注釋，電路原理圖，外圍芯片資料，設計參考資料等你設計所需的資源，只要你有最基本的C語言基礎 ，花幾天時間看看教程及程序，你就可以按照自己的需要修改程序代碼，并下載到學習開發板上，運行程序，看看你修改的程序是什么樣的。使用樂誠的開發板，會讓艱澀的開發變得無比有趣，趕快購買樂誠開發板嘗試吧。

      商品定位

     SD卡開發學習板專為單片機初學都設計,在校師生、單片機愛好者、單片機專業人員

均可以在此學習板上進行學習。（歡迎師生或?qū)W校團購）。

      硬件資源

1.  CPU采用STC89c53RC

     4V~5V工作電壓，15K FLASH程序存儲器，512字節SRAM，3個定時器，串口，32個I/O，兼容AT89C52等51內核單片機。

2.. 最大支持2G Byte SD卡

    2G以下的SD卡，Mini SD卡，開發板的驅動程序均支持。

3.  YM12232F液晶顯示屏

    內置8192個16*16點漢字庫和128個16*8點ASCII字符集圖形點陣，可以顯示圖片，圖形。

4.  四個功能按鈕

    可以設置成8個狀態，調試軟件或設計成功能健。

5.  RS232接口

    該接口接上電腦的串口，通過下載軟件，可以下載編譯好的新程序，也可以作為串行通信接口傳輸數據。

    接口

1.  標準DB9串行接口

2.  自彈式SD卡坐

3.  空閑I/O口插針引出

4.  四個按鈕，為你提供四種狀態的淙輸入控制

5.  液晶屏數據接口及控制端口

      軟件資源

★   提供版主調試編譯好的的 C51源程序，主要的軟件功能模塊包括SD卡檢測，卡內文件數據讀取，創建新文件，向指定文件中寫數據，刪除文件。

★  支持WINDOWS兼容的各種文件類型，可軟件修改文件類型。

★   提供完整的程序代碼，包括SD卡全功能驅動程序，串行通行程序（可以把指定文件的數據通過串口傳輸?shù)诫娔X的串口調試軟件中查看），液晶屏驅動程序，漢字顯示，切換等功能，鍵盤的掃描程序代碼。

★   提供開發板學習教程，快速上手指南，包括開發工具軟件的參數設置，操作流程，下載方法等。

★   提供破解版的KEIL開發工具軟件。

★   提供PROTEL 99SE 版本的原理圖文件。

★   提供PROTEL電路板設計軟件。

★   免費贈送單片機C程序設計源碼大全，包括串口程序設計，USB程序設計，定時器程序設計，A/D轉換程序設計，網絡擴展接口設計，PWM程序設計等等。


      實驗項目

1.  學習如何讓程序自動檢測SD卡座中是否有SD卡插入實驗項目

2.  學習如何在空白的SD卡中創建一個*.txt文件（文件名在C51程序中自定義）實驗項目

3.  學習如何用程序自動刪除一個*.txt文件實驗項目

4.  學習如何向指定文件名的文件保存數據實驗項目

5.  學習如何從指定文件名的文件中讀數據實驗項目

6.  學習如何將數據從CPU串行口發送給計算機上運行的《串口調試軟件》接收實驗項目

7.  學習如何在帶漢字庫的液晶屏上顯示漢字，漢字顯示位置調整實驗項目

8.  學習單片機如何讀取外設信息，按鈕信息輸入實驗項目

9.  單片機I2C數據通信，讀/寫E2PROM中的數據實驗項目

10.單片機驅動蜂鳴器實驗項目

11.單片機讀寫萬年歷時鐘芯片DS1302實驗項目

12.單片機驅動一個繼電器實驗項目

◆   STC單片機無需仿真器，直接通過專用軟件從串口下載程序代碼到芯片，下載完成后，程序自動復位啟動。

      銷售清單

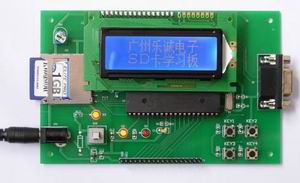

1.  SD卡開發學習板一塊

2.  5V開關電源

3.  串口延長線一條

4.  配套光盤一張：開發教程，常用開發軟件、學習板電路圖紙、全部示例程序、相關芯片資料、入門資料

＊該開發板可選配1G Byte 金士頓 SD 卡(加30元）

＊可選配 12232F(7 X 2 )帶漢字庫液晶顯示屏(加40元）

保修說明：SD卡開發學習板自寄出之日起，一年內所有器件免費維修（人為損壞除外）。期間產生的快遞費用由用戶支付。

              凡購買我公司產品,我們將長期免費提供技術支持及資料下載服務
