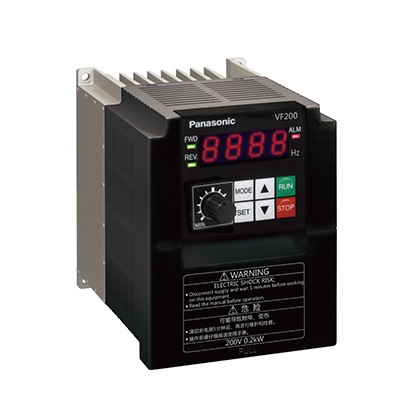

| 標準適用電機輸出(kW) | 0.2kW～2.2kW | 0.75kW～15kW |
|---|
| 額定輸出 |
|
|
|
|---|
| 額定電壓 | 三相200V～230V AC(電源電壓比例) | 三相380V～460V AC(電源電壓比例) |
|---|
| 過負載電流額定 | 標準負載規格：額定輸出電流的150% 1 分鐘 |
|---|
| 輕負載規格：額定輸出電流的120% 1 分鐘 |
| 輸入電源 | 相數•電壓•頻率 | 單相200V～230V AC 50Hz/60Hz | 三相380V～460V AC 50Hz/60Hz |
|---|
| 電壓允許變動 | 額定輸入交流電壓的＋10％、－15％ |
|---|
| 頻率允許變動 | 額定輸入頻率的±5％ |
|---|
| 瞬間電壓降低耐量 | 165V AC 以上繼續運行 | 323V AC 以上繼續運行 |
|---|
| 降低至165V AC 以下時繼續運行15ms | 降低至323V AC 以下時繼續運行15ms |
| 輸出頻率 | 頻率范圍 | V/F控制：0.2Hz～400Hz |
|---|
| 無傳感器矢量控制：0.5Hz～120Hz |
| 頻率顯示 | 數字顯示 |
|---|
| 頻率精度 | 模擬設定：最高設定頻率的±0.5％以內(25℃±10℃) |
|---|
| 數字設定：最高設定頻率的±0.01％以內(-10℃～+50℃) |
| 頻率分辨率 | 模擬設定時：0.1Hz(50Hz/60Hz模式時) |
|---|
| 數字設定時：0.1Hz |
| 變頻器控制方式 | 高載波頻率正弦波PWM控制(可選擇V/F控制、無傳感器矢量控制) |
|---|
| 載波頻率(注3) | • V/F 控制設定時：可選擇9 種(0.8kHz～15kHz可變) |
|---|
• 無傳感器矢量控制設定時：可選擇6 種(2.5kHz～15kHz可變)
(0.8kHz，1.1kHz，1.6kHz，2.5kHz，5.0kHz，7.5kHz，10.0kHz，12.5kHz，15.0kHz) |
| 運行 | 運行•停止 | • 操作面板開關 |
|---|
| • 可選擇1a接點信號、3線輸入(1a、1b接點信號) |
| • RS485 通信 |
| • 可設定待機時間(0.1秒～100秒) |
| 正轉•反轉 | • 操作面板開關 |
|---|
| • 1a接點信號(可設定禁止反轉) |
| • RS485通信 |
| 點動運行 | 運行頻率0.2Hz～400Hz任意設定、加速•減速時間0.04秒～3600秒任意設定 |
|---|
| 停止模式 | 減速停止•慣性停止(選擇切換) |
|---|
| 復位功能 | 停止信號復位•外部復位•面板復位(可設定)及電源復位 |
|---|
| 啟動頻率 | 在0.2Hz～60Hz任意設定 |
|---|
| 停止頻率 | 在0.2Hz～60Hz任意設定 |
|---|
| 瞬間停止再次啟動運行 | 重新啟動0Hz、重新啟動運行頻率、重新啟動速度搜索(選擇切換) |
|---|
| 速度搜索 | 啟動時速度搜索(可設定) |
|---|
| 再試功能 | 再試選擇：功能有/無、再試異常內容選擇 |
|---|
| 再試次數：1次～10 次任意設定 |
| 控制 | 頻率設定信號 | 面板設定(操作面板)：數字設定 |
|---|
外控操作模擬設定信號：
• 電位器(10kΩ、1/4W以上)
• 0V-5V DC、0V-10V DC
• 4mA-20mA、0mA-20mA |
外控操作數字設定信號：
• PWM信號(信號周期：1ms～2000ms),脈沖輸入信號
• 頻率上升SW·降低SW·存儲SW信號 |
| 通信設定:RS485通信 |
| 電壓/頻率特性 | 基底頻率：在50Hz•60Hz固定、在45Hz～400Hz任意設定 |
|---|
| 3點式V/F模式：任意設定電壓、頻率 |
| V/F曲線：恒定力矩·降低力矩模式(選擇切換) |
| 力矩提升 | 0～40%任意設定、自動力矩提升(可選擇) |
|---|
| 加速•減速時間 | 0.04秒～3600秒(加速•減速個別設定) |
|---|
| 加減速特性 | 直線、S字加減速(可選擇) |
|---|
| 第2功能選擇 | 選擇第2功能(加速•減速時間、力矩提升、電壓/頻率特性
(基底頻率•3點式V/F模式)、電子熱敏、模擬頻率設定) |
|---|
| 多段速頻率設定 | • 多段速運行:最多可設定16段速(任意設定頻率)
• 定時器運行:最多可設定8段速(任意設定頻率)
可與加速•減速時間進行鏈接 |
|---|
| 頻率跳躍設定 | 最多可設定3處(頻率跳躍幅度在1Hz～10Hz之間任意設定) |
|---|
| 上限頻率設定 | 0.2Hz～400Hz任意設定 |
|---|
| 下限頻率設定 | 0.2Hz～400Hz任意設定 |
|---|
| 偏置•增益頻率設定 | 偏置頻率:-99%～250%任意設定 |
|---|
| 增益頻率:0～500%任意設定 |
| 外部停止功能 | 外部異常停止、慣性停止(選擇設定) |
|---|
| PID功能 | PID控制模式(可設定) |
|---|
| 離線自動調諧功能 | 電機常數的自動調諧 |
|---|
| 冷卻風扇ON/OFF控制 | 可設定 |
|---|
| 通信功能 | • 接口:RS485串行通信
• 通信速度:4800bps/9600bps/19200bps/38400bps/57600bps/115200bps(可選擇)
• 協議:MEWTOCOL-COM/Modbus-RTU/Modbus-ASCII(選擇切換)
• 通信方式:半雙工方式
• 最多連接臺數:31臺
• 最大傳送距離:500m(總接線長度) |
|---|
| 制動 | 再生制動力矩 | • 200V 0.2kW：100%以上
0.4kW：80%以上
0.75kW～2.2kW：20%以上
• 400V 0.75kW～15kW：20%以上 |
|---|
| 直流制動 | 在停止頻率以下動作
• 制動力矩水平:0～100
• 制動時間:0.1秒～120秒任意設定 |
|---|
| 輸出信號 | 模擬輸出 | 輸出規格:0V～10V DC(最大1mA)
輸出功能:輸出頻率•輸出電流比例(選擇切換) |
|---|
| 開路式集電極輸出 | 輸出規格:最大額定50V DC、50mA
輸出功能: 運行信號、到達信號、過負載警報、頻率檢測、反轉信號、異常警報、電流檢測、定時器結束信號、輸出頻率/電流比例PWM 信號(周期1ms)(可選擇) |
|---|
| 繼電器輸出 | 輸出規格:1c接點(接點容量230V AC、0.25A電阻負載，30V DC、1A電阻負載)
輸出功能:運行信號、到達信號、過負載警報、頻率檢測、反轉信號、異常警報、電流檢測、定時器結束信號(可選擇) |
|---|
| 顯示 | 運行•控制狀態 | 輸出頻率、線速度顯示(選擇切換)、旋轉方向
輸出電壓、內部直流電壓、設定頻率、通信站號、定時器運行次數、警報種類、控制電路端子狀態 (輸入信號、輸出信號)、運行狀態、PID(設定值、測定值、輸出值)、自動調諧進行狀況、累積運行 時間、累積風扇運行時間 |
|---|
| 異常內容 | 保護功能動作時顯示符號(異常內容可存儲4次) |
|---|
| 保護 | 電流限制 | 在額定輸出電流的1%～200%下可設置限流功能 |
|---|
| 跳閘(停止) | 瞬時過電流(SC1-6)、溫度異常(OH)(注2)
過電流(OC1-3)、過負載·電子熱敏繼電器(OL)、電壓不足(LU)、過電壓(OU1- 3)、冷卻風扇故障(FAn、FAn2)、外部異常(AU)、操作異常(OP)、CPU 出錯(CPU). |
|---|
| 防止失速功能 | 防止過電流失速、防止過電壓失速 |
|---|
| 環境 | 使用周圍溫度•濕度 | -10℃～+50℃(注1)(應無凍結)、90%RH以下(應無凝露) |
|---|
| 保存溫度•濕度 | -25℃～+65℃、95％RH以下 |
|---|
| 振動 | 5.9m/s2(0.6G)以下 |
|---|
| 標高 | 標高1000m以下 |
|---|
| 使用場所 | 室內、應無腐蝕性氣體、可燃性氣體、油霧、灰塵 |
|---|
| 保護構造 | IP20盤內安裝形 |
|---|
| 冷卻方式 | 0.75kW以下：自冷、1.5kW～15kW：風冷 |
|---|
