產品介紹： 比爾德BTH1256，過孔直徑為 12.7mm（適用于任何≤12.7mm）， 外徑為 56mm 全鋁合金結構的整體式精密導電滑環。采用貴金屬刷絲、高耐磨銅環、耐高溫鐵氟龍線，具有低扭矩，低損耗免維護，低電氣噪音、超長使用壽命，適用于各種360度旋轉導電和傳輸可靠的信號，我們擁有20多年的研發生產銷售滑環經驗，品類齊全，滿足您所有的滑環采購需求。

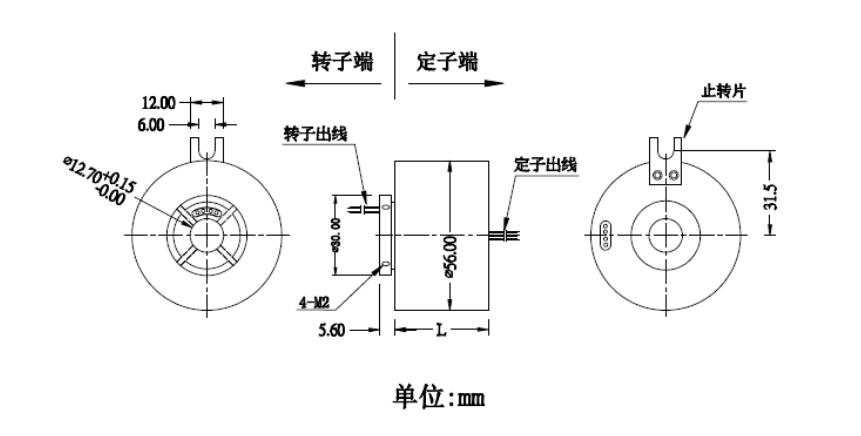

內徑12mm外徑56mm過孔導電滑環圖紙：
滑環參數表： 電氣技術指標Electrical Data | 通路數Circuits | 標準1-24路 | 額定電壓Rated Voltage | 240v,380v,600v或更高可選 | 額定電流Rated Current | 每環5A,10A,15A,20A或更高 | 絕緣電阻Insulation Resistance | ≥1000MΩ@500 VDC | 絕緣強度Dielectric Strength | 1000VAC@ 50Hz 60s | 動態電阻Electrical Noise | ≤7 mΩ | 機械技術指標Mechanical Data | 過孔直徑Inner Diameter | 12.7mm | 額定轉速Rated Speed | 1000轉/分鐘 | 防護等級IP Grade | IP54(或更高可選) | 力矩Torque | ≤9.25g·m | 導線規格Lead Size | 22AWG,17AWG,14AWG UL,鐵氟龍高溫線 | 殼體材料Housing Material | 鋁合金或工程塑料 | 接觸材料Contact Material | 貴金屬(金、銀) | 環境性能 Environmental Performance | 工作溫度Working Temperature | -40℃~ 80℃ | 工作濕度Operating Temperature | 60%RH或更高 | 認證 Certified | CE,RoHS ,FCC,SGS |
相關型號參數 產品選型 | 型號 | 電流 | Formula (A means No. of ring) | 6 circuits | 12 circuits | 18circuits | BTH1256 | 2A/5A | 20 2.3×A | 33.8mm | 47.6mm | 61.4mm | 10A | 20 2.8×A | 37.8mm | 53.6mm | 70.4mm | 15A/20A | 20 3.8×A | 42.8mm | 65.6mm | 88.4mm |
產品優勢/產品特點/技術特點 ★360度無限制旋轉， ★環道 “多”點式接觸，信號傳輸穩定可靠
★采用貴金屬接觸；耐磨保證超長工作壽命—億多轉. ★免維護,安裝便捷，無需潤滑劑 ★密封球軸承結構，轉子和定子與軸承精確對準，運轉平滑可靠； ★低摩擦削，低力矩，低電噪音，低接觸電阻； ★高速(10000 Rpm)，高電壓，高保護等級，高速數據傳輸，高可靠性，高產品精度； ★可傳輸以太網,USB, RS, Canbus, Decive net, CC-link, FireWire,伺服電機信號,編碼器信號,應變片,熱電偶等信號

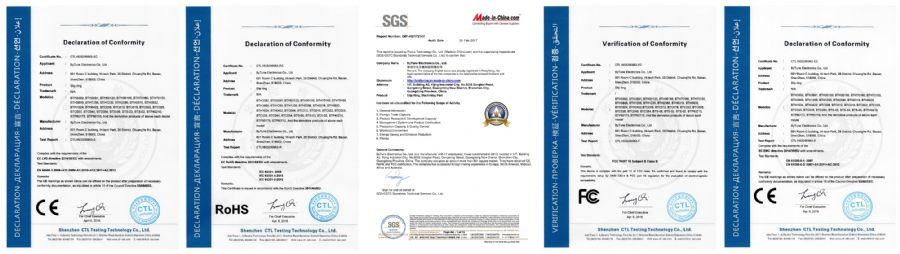

滑環認證證書：
典型應用： ☆農業設備 ☆海洋天線,衛星天線 ☆風力發電設備 ☆醫療設備,醫療機械CT ☆吊機，起重機 ☆軍事防御 ☆海工設備 電纜卷筒 ☆自動包裝機, 自動化卷紙機, 多通道注塑設備
可選項：按需定制過孔導電滑環 可選項 | 轉速 | 出線方向 | 路數 | 導線長度 | 殼體材料 | 軍用級別 | 端子類型 | 電流、電壓 | 內徑、外徑、長度 | 專用屏蔽導線 | 工作溫度（-60℃~ 230℃） | 氣壓/液壓 混合 | 特殊環境定制（防震、高溫） | 安裝方式（可選法蘭安裝） | 防護等級可選 IP51~IP68 | 信號及電源可單獨混合傳輸 |
|
