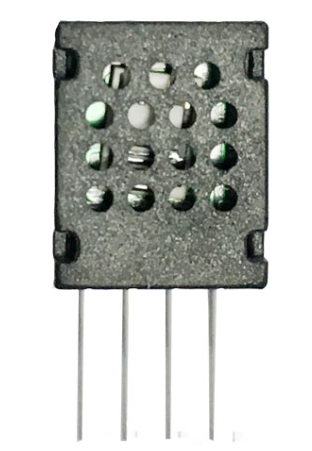

 CHTA31IW數字型溫濕度傳感器是一款小體積，高性能，含有已校準數字信號輸出（單總線、標準I2C）的高可靠，高精度溫濕度傳感器。
特點： 硬件精良：傳感器內部采用高可靠，高精度感濕敏感元件和外置的高精度NTC溫度感知元件，并與一個高性能，寬電壓供電（2.7-5.5Vdc）數模混合微處理器（MCU）相連接，內部具有模擬對數線性處理電路，并內置高精度14位ADC，自帶加強型I2C/單總線硬件驅動輸出，驅動及抗干擾能力強，低功耗模式。 高精度，高可靠：CHTA31IW產品采用多點寬范圍在線自動標定工藝，通過獨特的算法（多點標定，多階擬合，線性修正等），確保證產品的精度及一致性，內部電路均做三防處理，產品經過高溫高濕環境的老化與測試，確保產品的可靠性與長期穩定性。 復合輸出：CHTA31IW產品通信方式采用兼容單總線、標準I2C兩種通信方式輸出。兩種通信方式用戶通過簡單跳線即可選擇通信輸出方式（見說明六），使用方便，并可直接替代其他類型的數字型溫濕度傳感器。 數字直讀：CHTA31IW產品采用數字直讀輸出，即內部已經對溫度，濕度以及溫飄進行補償，用戶無需對數字輸出進行二次計算，所讀數據即實際真實溫濕度，無需計算，應用方便。（具體例程見附件一） 一、 應用范圍 ※空調、除濕器、加濕器、冰箱等家電行業 ※恒溫恒濕機，環境測試設備及儀器 ※智能家居，智慧城市，物聯網應用 ※數據記錄器、氣象站 ※工業、農業、食品，化工、醫療、汽車、暖通空調等相關環境溫濕度檢測及控制 二、 引腳說明 1、VDD 供電 (POWER) : 2.7-5.5Vdc 2、SDA 串行數據（DATA）：雙向 3、GND 電源負極：地 4、SCL 串行時鐘（CLOCK），輸入口（單總線時接地） 三、 傳感器性能參數 4.1 相對濕度測量范圍及精度 參數 | 條件 | min | typ | max | 單位 | 分辨率 |
|
| 0.1 |
| %RH | 量測范圍 |
| 10 |
| 95 | %RH | 精度 | 25℃ | ±4 | ±2 | ±4 | %RH | 重復性 |
|
| ±1 |
| %RH | 互換性 |
| 完全互換 | 響應時間 |
| 2 | 6 | 8 | S | 遲滯 |
| ±0.5 | ±1 | ±2 | %RH | 漂移 |
| ±0.5 | ±1 | ±1.5 | %RH/yr |
4.2 溫度測量范圍及精度 參數 | 條件 | min | Typ | max | 單位 | 分辨率 |
|
| 0.1 |
| ℃ | 精度 |
| ±0.2 | ±0.5 | ±1 | ℃ | 量測范圍 |
| -40 |
| 125 | ℃ | 重復性 |
|
| ±0.3 |
| ℃ | 互換性 |
| 完全互換 | 響應時間 |
|
| 2 |
| S | 漂移 |
|
| 0.3 |
| ℃/yr |
四、 電氣特性 參數 | 條件 | min | typ | max | 單位 | 電壓VDD |
| 2.7 | 5 | 5.5 | V | 功耗 | 5V-休眠 |
| 3 |
| uA | 5V-量測 |
| 1.5 |
| mA | I/O低電平輸入電壓 |
| 0 |
| 0.2VDD | V | I/O高電平輸入電壓 |
| 0.8VDD |
| VDD | V | I/O灌電流 | 5V | 34 | 68 |
| mA | I/O源電流 | 5V | -11 | -22 |
| mA |
|
